1300MM Çift Eğme Kafalı Bobin Dilme Makinası

1300MM Çift Eğme Kafalı Bobin Dilme Makinesi, KINGREAL'in en farklı ürünlerinden biridir. Çift kesici kafa tasarımı, 220M/Min'lik yüksek hızlı üretim verimliliği elde etmek için 0,3-3MM bobinler için uygundur. Şu anda Türkiye, Rusya, Suudi Arabistan ve diğer ülkelere satışı yapılıyor.

Talep Gönder    PDF olarak indir

Ürün Açıklaması

Çift Eğme Kafalı Bobin Dilme Makinesi Hakkında Video:

Üretim Hattı Açıklaması:

KINGREAL 1300MM Çift Dilme Kafalı Bobin Dilme Makinesi, dilme hızı, miktarı ve kalitesi de dahil olmak üzere müşterilerin farklı dilme gereksinimlerini karşılamak üzere alüminyum, galvanizli çelik, sıcak haddelenmiş, soğuk haddelenmiş ve diğer birçok yaygın metal bobinin hassas dilmesi için tasarlanmıştır.


Çift bıçak yuvasının tasarımı, aynı üretim hattında farklı boyutlardaki bobinlerin dilimlenmesini gerçekleştirebilmektedir; bu, bıçak yuvasını değiştirerek üretim verimliliğini büyük ölçüde artırmaktadır ve birçok müşterinin beğenisini kazanmıştır.


KINGREAL çelik sac dilme makinesi, çift bıçaklı koltuk tasarımının yanı sıra, müşterinin üretim gereksinimleri doğrultusunda makine kapağını korumak, dilme işleminde üretim güvenliğini artırmak amacıyla da tasarlanmıştır. Şu anda Suudi Arabistan'daki bir müşterinin fabrikasında başarıyla çalışıyor.

steel slitting machine

KINGREAL ayrıca aşağıdaki bobin proses ekipmanlarını da sağlayabilir:

Çift Eğme Kafalı Bobin Dilme Makinesinin Çalışma Süreci

metal coil slitting machine

Bobin Yükleme - Hidrolik Açıcı - Yüksek Hassasiyetli Düzleştirici - Döngü Köprüsü - Dilme Makinesi - Haddeleme Atık Kenarı - Döngü Köprüsü - Germe - Sarma Makinesi

Bileşenlerin Listesi

HAYIR

Bileşen

Miktar

1

Sepet Yükleniyor

1 Takım

2

Hidrolik Konsol Açıcı

1 Takım

3

Beş Silindirli Düzleştirici

1 Takım

4

Döngü Köprüsü

2 Takım

5

Dilme Makinası

2 Takım

6

Atık Malzeme Geri Sarma

1 Takım

7

Hidrolik Geri Sarma

1 takım

8

Hidrolik Sistem

1 Takım

9

Elektronik Kontrol Sistemi

1 Takım

10

Özelleştirilmiş Parçalar Koruyucu Kalkan

1 Takım

(Parça listesi yalnızca referans amaçlıdır, özelleştirilmiş tasarım için üretim gereksinimlerini takip etmek için özel ihtiyaçlar vardır)

Teknik Şartname

Hammadde Parametreleri

Bobin Malzemesi

Alüminyum, Çelik, Galvanizli Çelik vb.

Bobin Kalınlığı

0.3-3MM

Bobin Genişliği

500-12500MM

Bobin Ağırlığı

15 Ton

Bitmiş Ürün Parametreleri

Genişlik toleransı

≤±0,05 mm

Dilme düzgünlüğü

≤1mm/2000mm

Atık artıkları

 ≥2mm

Dilme Makinesi Parametreleri

Çalışma Hızı

100-180M/dak

Güç kaynağı

380V/50HZ

Kurulu kapasite

yaklaşık 280KW

Ana Bileşen Detayları

① Hidrolik Konsol Açıcı

Hidrolik konsol açıcının ana işlevi, bir ağı taşımak ve döndürerek işlemin bir sonraki adımı için yavaşça açılmasını sağlamaktır. Bu tip açıcı tipik olarak bir makara, bir stand, bir aktarma organı vb.'den oluşur ve tek yataklı konsol tipindedir. Makara genellikle bir destek şaftı, bir kama sürgüsü ve kama sürgüsüne yuvalanmış bir yay plakasından oluşur; bu, farklı boyutlardaki ruloları barındırmak için eğimli bir kamanın hareketi altında makarayı genişletir ve daraltır.


Hidrolik konsol açıcı, yüksek hızlı metal dilme makinesi ekipmanında özellikle önemlidir, çünkü makaranın dönüşünü sağlayacak şekilde motorize edilebilir, böylece tahrik sistemi altında üst çözülme için şeridin art gerilim altında tutulması sağlanır.

aluminum coil slitting machine

① Çift Eğme Kafalı Dilme Makinesi

A. Ana gövde çerçevesi: çelik kesit, çelik levha, birbirine kaynaklanmış, gerilimi ortadan kaldırmak için tavlanmış ve daha sonra referans yüzeyi işlenmiştir.

B. Silindir çiftinin preslenmesi: Plakanın bıçak şaftına stabilitesini sağlamak için üst silindir, silindir kaldırma basıncı malzemesi ile senkronize edilebilir, üst silindir buhar hareketi.

C. Bıçak mili malzemesi: 42CrMo, spesifikasyon 200mm × 1300mm, kama kanallı, kaba işleme, tavlama işlemi, orta frekans işlemi, taşlama, sert krom kaplama, yeniden taşlama ve diğer 8 işlem;

coil slitting cutting machine

① Koruyucu Kalkan:

Metal dilme makinesindeki koruyucu makine kapağı aşağıdaki rollere ve özelliklere sahiptir:

Ekipman koruması: Koruyucu makine kapağı, makinenin servis ömrünü uzatmak için makineyi çevredeki ortamla doğrudan temastan izole edebilir, toz, su lekeleri, yağ, talaş ve diğer kirletici maddelerin makinenin içine girmesini önleyebilir.

Çalışma güvenliği: Koruyucu makine kapağı, operatörün ve çevredeki personelin güvenliğini sağlar, personelin yüksek hızlı hareketli parçalarla, elektrik yüklü iletkenlerle veya diğer tehlikeli parçalarla doğrudan temasını önler ve kazaları önler.

steel coils slitting machine

Neden Bizi Seçmelisiniz?

▶ 1. Komple bobin işleme ekipmanı çözümleri;

▶ 2. Profesyonel teknik ekip

-Satış öncesi tasarım programı; -Satış sırasında profesyonel üretim; -Satış sonrası kurulum hizmeti;

▶ 3. Bol miktarda proje vakası

Dilme makinelerimizi Türkiye, Suudi Arabistan, Hindistan ve Rusya'ya başarıyla sattık.

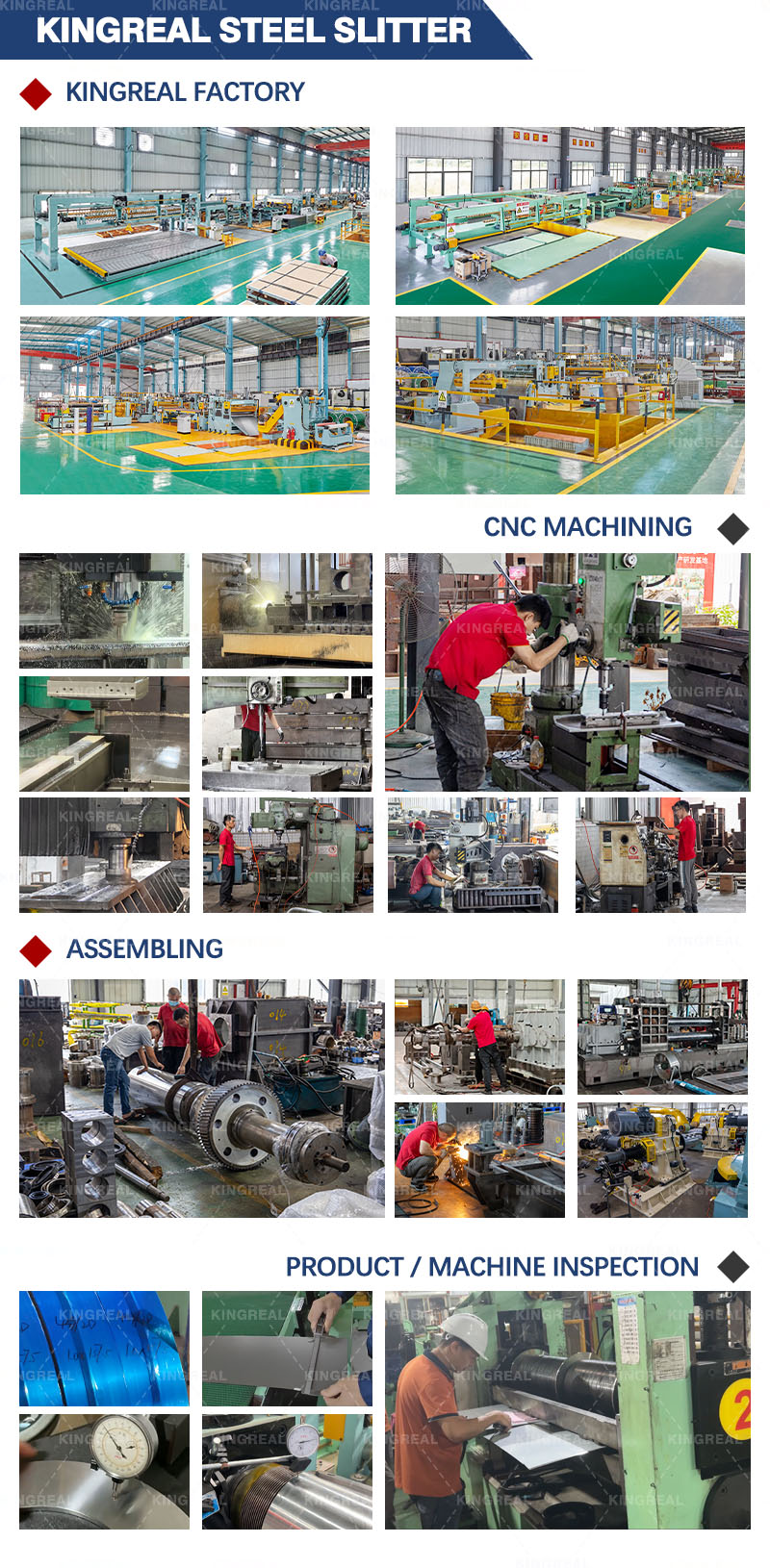

coil slitting machine factory

KINGREAL Sergisi

kingreal exhibition
