Ürün Açıklaması

Video Gösterimi:

Boy Kesme Hattı - Uçan Makas Yüksek Hızlı Üretim

KINGREAL STEEL SLITTER, boy kesme hatları alanında uzmanlaşmış bir üretici ve üreticidir ve müşterilerine en uygun çözümleri sunmaya kendini adamıştır.

Müşterinin ihtiyaç duyduğu metal kesme kapasitesine, işlenecek hammadde aralığına ve tesisin üretim ihtiyaçlarına bağlı olarak.

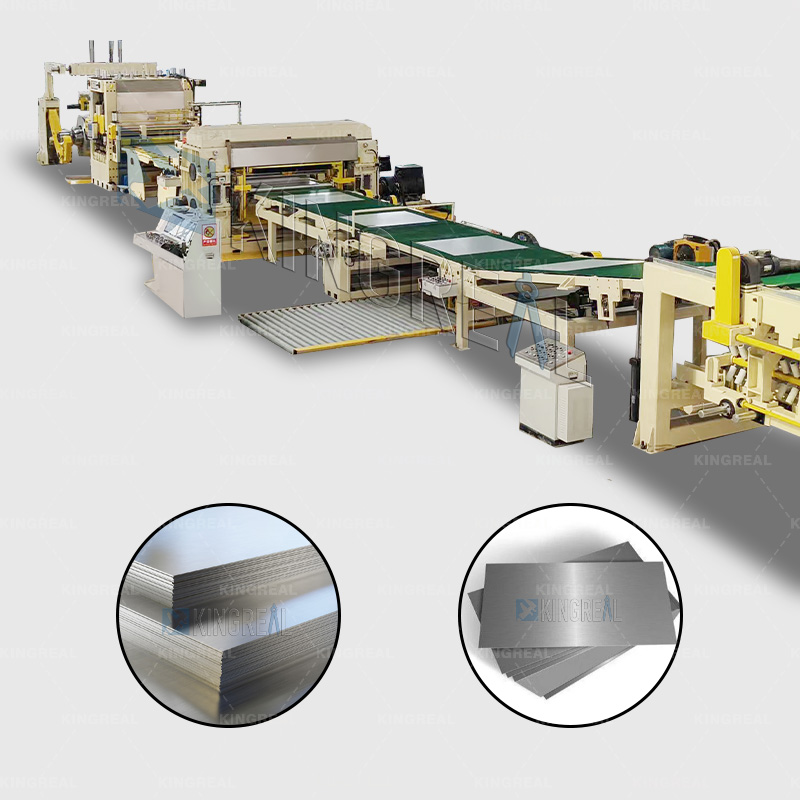

Uçma makaslı Boy Kesme Makinesi, sürekli metal şeritleri belirli uzunlukta plakalar veya levhalar halinde kesmek için kullanılan endüstriyel bir makinedir. Sinek Kesmede KINGREAL tasarımı

Hızı 80M/Dk'ya kadar çıkabilen yüksek hızlı hareket sırasında durmadan metal şeritlerin sürekli otomatik ve hassas kesimini gerçekleştirir. Esas olarak çelikte kullanılır,

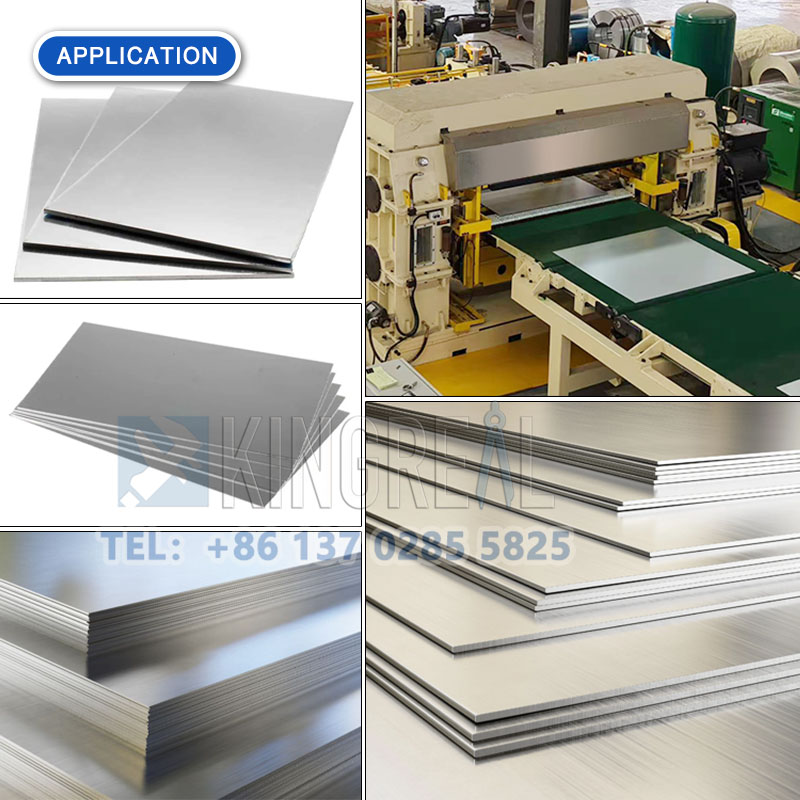

alüminyum, bakır ve diğer metal işleme endüstrilerinde yaygın olarak otomotiv, beyaz eşya, inşaat ve diğer alanlarda kullanılmaktadır.

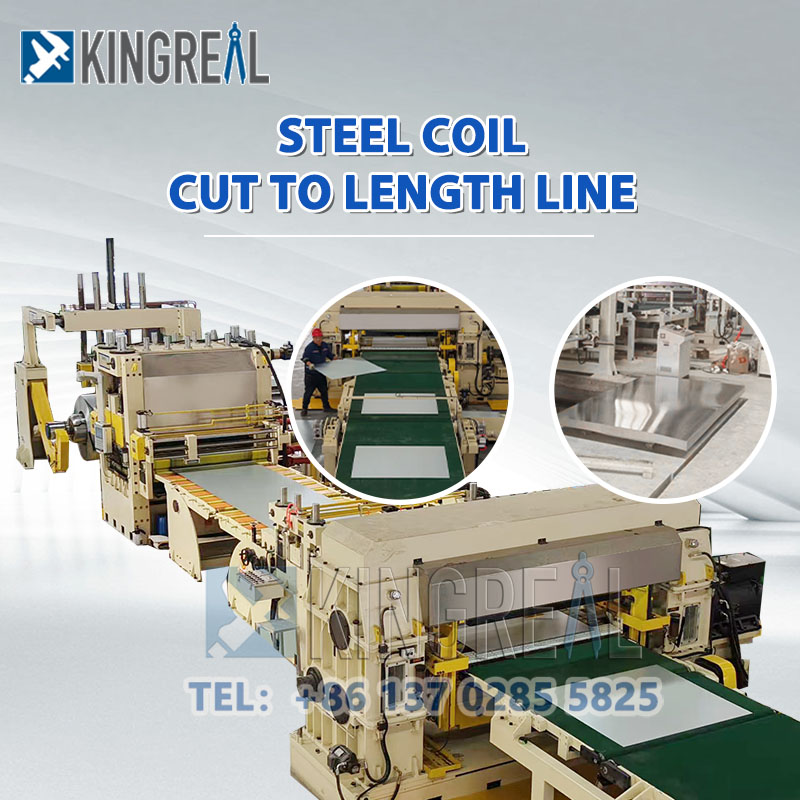

cut to length machine

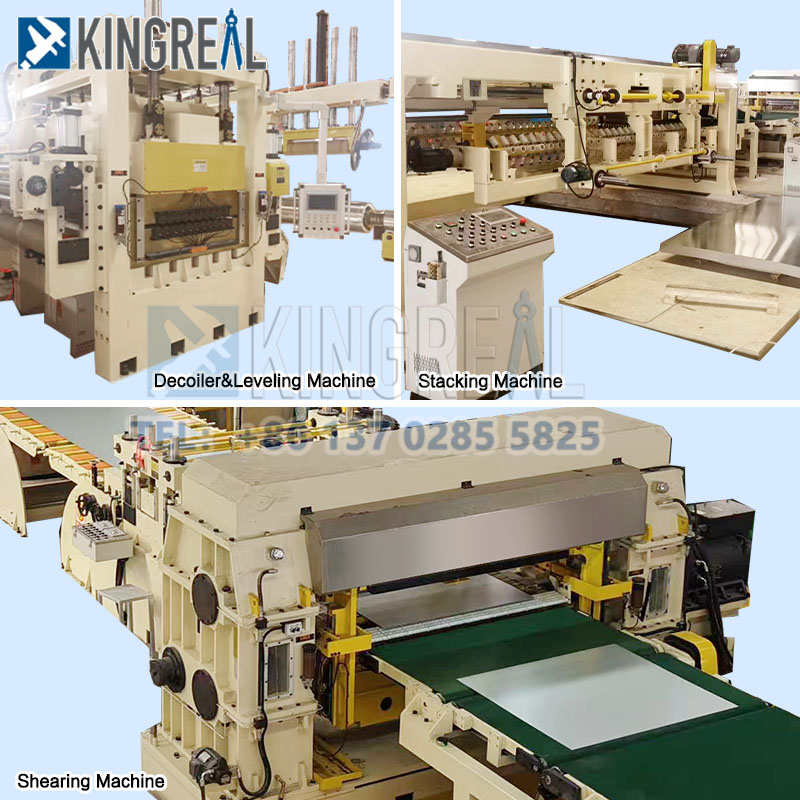

Üretim hattı çalışırken açıcı besleme durumundadır. Sac malzeme tesviye için 6 katlı 21 silindirli yüksek hassasiyetli tesviye makinesine girdikten sonra elektrikli göz kontrollü lüper ve yanal mekanizma ile NC Uzunluk Ölçücüye girer. NC Uzunluk Ölçücü boyutu ayarlar ve ardından malzemeyi bir sonraki adım olan Döndürmeli Kesme Makinesine besler; NC besleme ayarlanan boyuta ulaştığında. Kesme makinesi, sac malzemeyi keser ve kesilmiş sac malzeme, taşıma cihazı tarafından Ürün İstifleme Makinesi'ne düzgün bir şekilde istiflenir ve istifleme çelik sacının kaldırma platformu, çelik sacların yüksekliğinin artmasıyla otomatik olarak azalabilir; Plakaların ayarlanan değerine ulaşıldığında üretim hattı otomatik olarak duracaktır. Bu sırada kaldırma platformu manuel kontrolle indirilecek, boşaltma arabası dışarı sürülecek ve aynı anda başka bir boşaltma arabası içeri sürülecek ve bu da bir sonraki çalışma döngüsüne girecek.

CTL Ürün Hattı Bileşeni

Hammadde Tablosu	1 ünite
Besleme Arabası	1 ünite
Ön Yardımcı Destek	1 ünite
Açıcı + Çözme Cihazı	1 Takım
Altı katmanlı silindirler Tesviye Makinesi + Çalışma silindirleri kendi kendini temizleme sistemi	1 ünite
Üst Taraf Film Laminasyon Makinası	1 ünite
Kısa İlmek Yapıcı	1 ünite
Kenar Kılavuzlama Cihazı	1 ünite
Pinch NC Uzunluk Ölçer	1 ünite
Sinek Kırkma Makinası	1 ünite
Taşıma Makinesi	1 ünite
Ürün İstifleme Makinası	1 ünite

Boy Kesme Makinası Teknik Özellikleri

Hammadde	CRC ÇELİK
Kalınlık	0,4-3,0 mm
Genişlik	≤1500mm
Bobin ağırlığı	≤ 20T
Uzunluk	500-6000mm
Uzunluk toleransı	L=2m≤±0,3 mm (2,0 mm)
Çapraz tolerans	L=2m≤±0,5mm(2,0mm)
Hız	0~80m/dak (Kademesiz hız ayarı)
Hızla soyun	0~15 m/dak
Kontrol	AC frekans dönüşüm kontrolü

Sinek Makaslı Boy Kesme Makinası Hakkında Özellik

Yüksek verimlilik bu CTL hattının en belirgin özelliklerinden biridir. Uçan kesme cihazının tasarımı ve uygulaması sayesinde, şeridin yüksek hızlı hareketi sırasında kesintisiz kesme gerçekleştirirken, bir uzunluk ölçüm cihazına sahip olan uçan kesme cihazı kesme doğruluğunu sağlar.
KINGREAL Boy Kesme Makinesi, çelik yüzeyini korumak için krom kaplı silindirler, kauçuk kaplı silindirler, pnömatik agregatlar ve diğer bileşenleri kullanır.
Yüksek hassasiyetli tesviye etkisi. CTL üretim hattı, yüksek hassasiyetli tesviye için 21 set silindirle veya metal bobin açma ve tesviye için çift tesviye makine cihazıyla donatılabilir; bu, müşterilere daha düz ve yüksek kaliteli metal levhalar getirebilir.
Döngü Köprüsü tamamen müşterinin üretim ihtiyaçlarına ve tesisin fiili alan kullanımına göre seçilebilir veya kaçınılabilir; bu, Boy Kesme Makinesini daha kompakt hale getirebilir, yerden tasarruf sağlayabilir ve tesisin ikincil işlemlerini azaltabilir. Birçok küçük üretici için iyi bir seçimdir.
Bir düzeltme cihazının sağlanması, metal şeritlerin kenarlarının kesilmeden önce kesilmesi için önemli bir ek özelliktir. Düzeltme cihazı metal şeridin kenarlarındaki çapakları, düzensizlikleri veya fazla malzemeyi gidererek bitmiş levhanın kenarlarının pürüzsüz ve düzgün olmasını sağlar. Çok çeşitli şerit genişlikleri ve kalınlıkları işlenebilir, bu da makinenin çok yönlülüğünü ve uyarlanabilirliğini arttırır.

CTL Hattında Sinek Kırkma Cihazı Hakkında Özellik

Senkronizasyon kontrol sistemi:

Ailerisağlamak için servo kontrol sistemi veya senkronizasyon kontrol sistemi kullanılır.uçan kesme aleti metal şeridin hareket hızıyla senkronize edilir.

Kontrol sistemi, farklı kesme uzunluklarına uyum sağlamak için takım hızını gerçek zamanlı olarak izleyebilir ve ayarlayabilir.ve şerit hızları.

Yüksek mukavemetli alet malzemesi:

Bıçaklar genellikle uzun kesme ömrü ve tutarlı kesme kalitesi sağlamak için yüksek sertlik ve aşınma direncine sahip yüksek mukavemetli alaşımlı çelik veya tungsten karbür malzemelerden yapılır.

Bıçakların şekli ve açı tasarımı da kesme direncini azaltmak ve kesme sonuçlarını iyileştirmek için optimize edilmiştir.

Dinamik denge tasarımı:

Uçan kesme cihazının bıçakları ve takım tutucuları, yüksek hızlı hareketlerde düzgün çalışmayı sağlamak, titreşimi azaltmak ve kesme doğruluğunu ve ekipman ömrünü artırmak için dinamik olarak dengeli bir tasarıma sahiptir.

Hassas kılavuz mekanizması:

Uçan kesme takımının kesme işlemi sırasında her zaman doğru kesme yolunu ve konumunu korumasını sağlamak için yüksek hassasiyetli bir kılavuz mekanizmasıyla donatılmıştır ve kesme doğruluğunu artırır.
