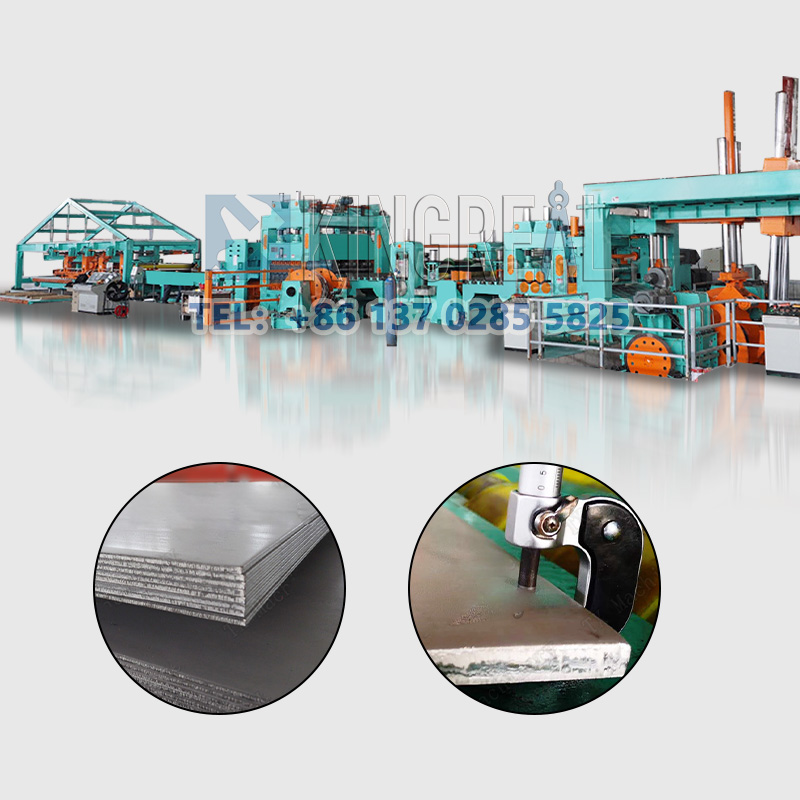

Ağır Ölçüde Boy Kesme Hattı - 2024 KINGREAL STEEL SLITTER, hem boy kesme hattı, yüksek hızlı boy kesme makinesi, basit boy kesme hattı hem de sıcak haddelenmiş çelik, soğuk haddelenmiş çelik, paslanmaz çelik, silikon çelik ve diğer metal bobinlerin tam otomatik bir üretim süreci için otomatik istifleme cihazıyla hassas bir şekilde boyuna kesilebilen bu ağır ölçü boy kesme makinesini sağlayabilir.

Ağır Hizmet Boy Kesme Hattında Koparma

Yüksek mukavemeti, iyi tokluğu, kolay işlenmesi ve şekillendirilmesi ve iyi kaynak kabiliyeti nedeniyle kalın sac rulo, farklı endüstrilerin ihtiyaçlarını karşılamak için çeşitli endüstriyel alanlarda yaygın olarak kullanılmaktadır. Ağır Ölçer Boy Kesme Hattı talebi artıyor; bobin açma ekipmanı tesviyesinden kesme ve istiflemeye kadar ekipmanın daha yüksek gereksinimleri için kalın sac ruloların işlenmesi. Yük taşıma aralığına yönelik gereksinimler, diğer sac kalınlıklarına göre çok daha yüksektir.

KINGREAL STEEL SLITTER Ağır Ölçer Boy Kesme Hattı, 6-20MM kalınlığa kadar olan bobinleri açıcı, düzleştirici, ölçüm, boy kesme makinesi ve istifleme yoluyla işlemek için özel olarak tasarlanmıştır.

Ağır Ölçü Boy Kesme Hattı Teknik Şartnamesi

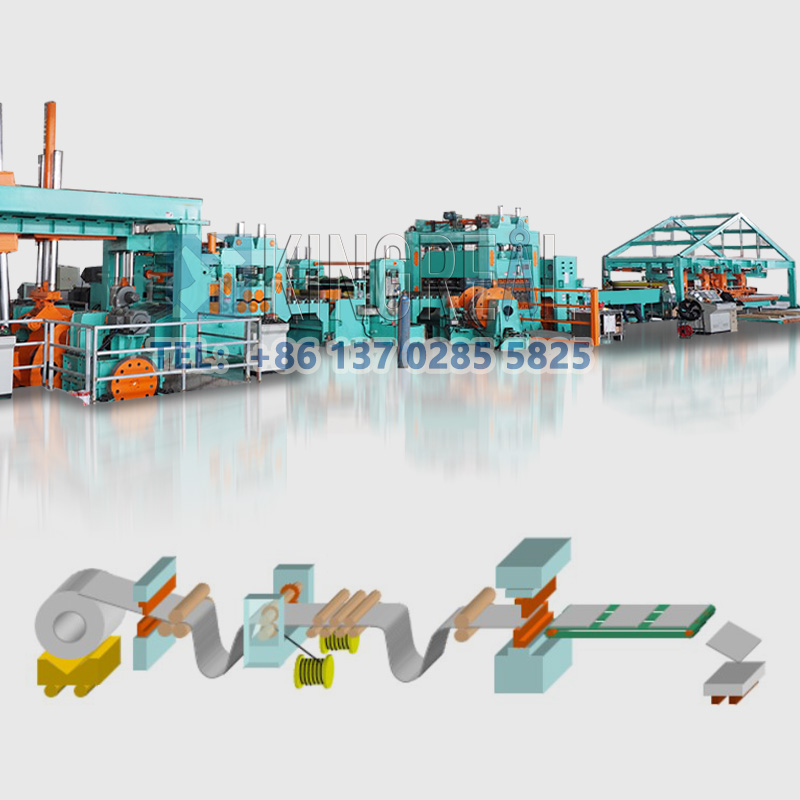

Ağır Kalibre Boy Kesme Hattının Çalışma Süreci

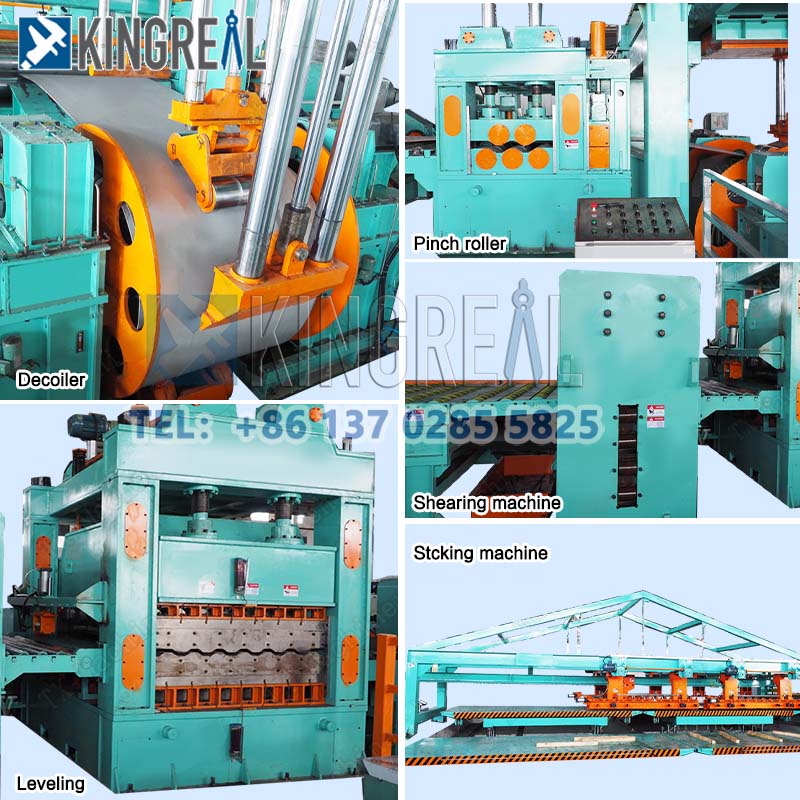

Hidrolik Açıcı - Çerçeve Hidrolik Pilot Makinesi - Yedi rulolu tesviye makinesi - Çift kafalı düzeltici - Scarp Toplayıcı - Onbir rulolu tesviye makinesi - Pnömatik boyutlandırma cihazı - Kuyruk besleyici - Hidrolik kesme makinesi - İstifleme makinesi

Ağır Ölçü Boy Kesme Hattı Hakkında Daha Fazla Spesifikasyon

• Hidrolik Çift Koni Açıcı

a.Kapasite: 30T

b.Fren Özellikleri: 4-DBH205

c.malzeme çerçevesi kaldırma stroku 650mm (doğrudan makaraya kaldırın, çelik astar çıkarılmış malzemeye gelebilir)

d.Çelik bobini kelepçelemek için çift yataklı çift konili üst basınç tipi mekanizmayı benimseyen makine tabanının ikinci ucunun hareketi, hidrolik silindirler tarafından tahrik edilir ve eşzamanlı tahrik merkezleme işlevine sahiptir, bobin açıcının ikinci ucundaki mil, pnömatik disk fren cihazı ile tasarlanmıştır.

• Yedi Silindirli Ön Tesviye Makinası

İki silindirli sıkıştırma ve besleme ve beş silindirli tesviye yapısını benimser. Motor, üst ve alt silindirleri redüktör ve dağıtım kutusundan üniversal bağlantı mili aracılığıyla tahrik eder, üst silindirin besleme için ayarlanması ve aşağı doğru bastırılması hidrolik silindir tarafından gerçekleştirilir ve üst silindirin tesviye için ayarlanması ve aşağı doğru bastırılması elektrik gücü tarafından gerçekleştirilir. Okul öncesi makine ve tesviye konağının senkron çalışması dikkate alındığında motor kontrolü Amerikan PARKER590C serisi DC kontrol sistemi ile kontrol edilmektedir. Üniversal bağlantı mili, değirmen endüstriyel üniversal şaftını benimser.

Tesviye silindiri çapı: Φ220mm

Tesviye rulo aralığı: 260mm

Merdane Adedi : 2+5 Merdane

Makara malzemesi: Temperlenmiş ve orta frekansta sertleştirilmiş GCr15 dövme çelik (HRC60)

Ana motor gücü: 132KW DC

Ayarlama için motorun gücü: 2-7,5KW

Ana Redüktör:   JZQ850

Ayar redüktörü : 2-BWY4 Salınım azaltma

• Boyutlandırma cihazı

a.Fonksiyon: Sacın çalışırken şeklinin bozulmasının önlenmesi ve sacın tesviye ana makinesine ayarlanması. Makine tabanı, sınırlama silindiri, destek koltuğu sürgüsü, kılavuz silindiri ve ayar cihazından oluşur. Sac genişliği yönünün her iki yanında dikey kılavuz makaralar bulunur ve kılavuz makara çerçevesi ilgili kızak üzerine sabitlenir; bu kızak, farklı sac genişliklerine uyum sağlayacak şekilde filmaşin somun ödemesi aracılığıyla kılavuz kolonun üzerindeki kızağı motor aracılığıyla sac genişliği yönünde hareket ettirir. Ayar motorludur.

b.Ayar aralığı: 900~2000mm

Kılavuz silindiri malzemesi: Gcr15(HRC60)

Ayar motoru: 2~3KW

Ayar redüktörü: 2-WPDKS135Worm redüktör

• Uzunluk hattına ana kesim

Fonksiyon: Kesme makinesi esas olarak kafa kesme, kuyruk kesme, yan düzeltme, boylamasına kesme ve boydan boya kesme görevlerini yerine getirir.

Malzeme uyarlanabilirliği: Sıradan karbon çeliği, yüksek kaliteli düşük alaşımlı çelik, alaşımlı çelik, boru hattı çeliği ve paslanmaz çelik levha gibi farklı kalınlık ve malzemelere sahip çelik levhalar için uygundur.

Otomasyon derecesi: Tüm süreç otomatik olarak çalışır, manuel operasyon azalır ve üretim verimliliği artar.

Doğru ölçüm: Doğru kesim boyutunu sağlamak için yüksek hassasiyetli ölçüm.

Kesme Bıçağı Boşluk Ayarı: Kesme kalitesini sağlamak için kesme bıçağının yan boşluğu ayarlanabilir.

a.Model: Hidrolik fren

b.Dakikadaki vuruş sayısı: 8~12 kez

c.Bıçak malzemesi: Cr12Mov

d.Motor Gücü: 55KW

• Dönüştürücü

Besleme istasyonu:

a.Bir çerçeve, bir döner makaralı tabla, bir konveyör makaralı konveyörü ve bir güç ünitesinden oluşur. İşlevi düz plakayı atma makinesine girmektir.

b.Motor: 7.5KW

c.Redüktör: BWY4 Salınım redüktörü

Ana besleyici:

a.Makine tabanı, plaket, kaydırıcı, fırlatma silindiri ve güç ünitesinden oluşur. Pnömatik uygulama için malzeme atma üst silindirinin kaldırılması ve indirilmesi. Şanzıman mekaniktir. İşlevi plakayı bahçe masasına beslemektir.

b.Motor: 7.5KW

c.Redüktör: BWY4 Salınım redüktörü

• İstifleme Makinası

İstifleme Masası: Çelik levhalar ve birbirine kaynaklanmış çelik profillerden oluşur. İşlevi kalibre edilmiş düz plakayı istiflemektir. Uzunluk 12 metre.

Pnömatik stoklayıcı: Bir takım boyuna limitli tesviye cihazından ve üç takım enine limitli tesviye cihazından oluşur. Hem sınırlama hem de ayarlama mekanizmaları farklı levha genişliklerine göre ayarlanabilir ve ayar manueldir. Malzeme düzeltme uygulaması pnömatik bir aktüatördür.

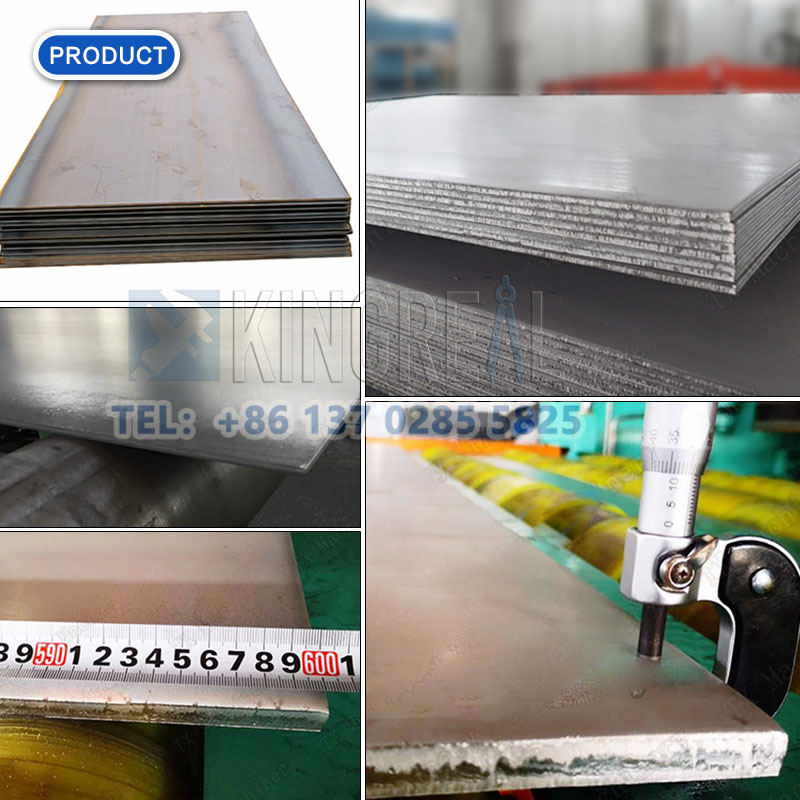

Nihai Ürün Teşhiri

Ağır Ölçü Boy Kesme Hattı için KINGREAL STEEL SLITTER Hizmeti

1. Müşterinin levha üretim ihtiyaçlarına göre, boy çizgi çizim tasarımına göre ağır kesim sağlamak için tam kapsamlı özelleştirilmiş hizmetler, seçimle yapılandırılabilir.

2. Yükleme arabası, düzeltme cihazı, otomatik istifleme, otomatik boşaltma vb. gibi ağır ölçülü boy kesme hattı için çeşitli konfigürasyonlar sağlayın; tam otomatik üretim gerçekleştiriyoruz.

3. Ağır ölçülü boy kesme hattının stabilitesini ve uzun ömürlülüğünü sağlamak için çeşitli aksesuarlar sağlayın;

4. Mühendisler yerel satış sonrası servis garantisiyle, şantiyede ağır ölçülü boy kesme hattının kurulumuna rehberlik edebilir.

5. 7/24 çevrimiçi satış sonrası servis, teknik cevap.

Boy Kesme Hattı Hakkında SSS

1/ Boy kesme hattı makinenizin kesebileceği maksimum çelik levha kalınlığı nedir?

 KINGREAL STEEL SLITTER boy kesme hatları, kalınlığı 0,2 mm'den 25 mm'ye kadar olan metal malzemeleri kesebilir. Önerilen spesifik model gereksinimlerinize bağlı olacaktır.

 2/Boy kesme makinesinin bıçakları ne kadar dayanır?

 Boy kesme makine bıçaklarının ömrü, kesilen malzemeye ve kullanım sıklığına bağlıdır. KINGREAL STEEL SLITTER ayrıca servis ömrünü uzatmak için özel alaşımlı çelik bıçaklar da sunar.

 3/Boy kesme hatları için hangi malzemeler uygundur?

 KNGREAL boy kesme makineleri öncelikle çelik, paslanmaz çelik, karbon çeliği, alüminyum, bakır ve diğer metal malzemeler için uygundur.

4/Boy kesme makinesi bozulursa ne olur?

 KINGREAL STEEL SLITTER boy kesme makineleri çok güvenilir kalitededir. Herhangi bir parçanın hasar görmesi durumunda KINGREAL STEEL SLITTER size yedek parça sağlayacaktır.

5/Ne tür boy kesme makineleri sunuyorsunuz?

 KINGREAL STEEL SLITTER, işleme malzemesi, malzeme kalınlığı, genişlik, uzunluk ve kesme yöntemi dahil olmak üzere müşterinin gerçek proje gereksinimlerine uygun boy kesme makineleri sağlayacaktır. KINGREAL STEEL SLITTER ayrıca boy kesme makinelerini özel bileşenlerle donatabilir.
