Döngü dilme hattı, olağanüstü doğrulukla çok sayıda dar şerit üretmek için ince, yüksek hassasiyetli malzemelerin yüksek hızda işlenmesine ihtiyaç duyan müşteriler için özel olarak tasarlanmıştır.
|
Döngü dilme hattı, olağanüstü doğrulukla çok sayıda dar şerit üretmek için ince, yüksek hassasiyetli malzemelerin yüksek hızda işlenmesine ihtiyaç duyan müşteriler için özel olarak tasarlanmıştır. Otomotiv, elektronik ve ev aletleri endüstrileri gibi şerit dilme hassasiyeti konusunda katı gereksinimleri olan sektörlerde yaygın olarak kullanılmaktadır. Bilimsel olarak tasarlanmış bir düzen sayesinde halka dilme makinesi, yüksek verimli ve hassas dilme işlemleri gerçekleştirir. Önemli bir tasarım özelliği ve döngü dilme hattını standart metal dilme hatlarından ayıran temel ayrım, ekipmanın temeline yerleştirilmiş çukur tarzı bir döngü akümülatörünün dahil edilmesidir. Bu çukurun gerçek derinliği ve uzunluğu, metal şeridin kalınlığına ve amaçlanan kesme hızına göre özel olarak belirlenir; bu boyutlar, halka dilme makinesinin dilme hassasiyetini ve operasyonel stabilitesini doğrudan belirler.
Yüksek sünekliğe sahip olan ve deformasyona yatkın olan daha ince şeritler için, şeridin döngü akümülatörü içinde stabil bir şekilde rahat kalmasını sağlamak ve böylece dilme işlemi sırasında kırışmayı veya yanal sapmayı önlemek için genellikle daha derin bir çukur gerekir. Tersine, daha fazla sertlik ve deformasyona karşı direnç sergileyen daha kalın şeritler için, şeridin tamponlama gereksinimlerini yeterince karşılamak amacıyla daha uzun bir çukur gereklidir. Üstelik, dilme hızı arttıkça çukurun derinliği ve uzunluğuna ilişkin talepler de daha zorlu hale gelir. Döngü dilme hattı, ancak bu kesin gereksinimleri karşılayarak yüksek hızlı dilme potansiyelini en üst düzeye çıkarabilir ve aynı zamanda dilme kalitesinin tavizsiz kalmasını garanti edebilir, dolayısıyla sistemin sürekli olarak olağanüstü doğruluk ve verimlilikle çalışmasını garanti edebilir. |
 |
●Yüksek Verimli Çalışma — Maksimum üretim hızları, belirli operasyonel gereksinimleri karşılamak üzere esnek bir şekilde ayarlanabilen hızlarla 230 m/dakikaya kadar çıkabilir. ●Çok Şeritli Dilme — Döngü dilme hattı, malzemeyi tek geçişte aynı anda 40'a kadar dar şerit halinde dilimleme kapasitesine sahiptir. ●Tam Otomasyon — Döngü dilme makinesi, manuel işçilik gereksinimlerini mümkün olan en büyük ölçüde en aza indirmek için çapraz tip bir turnike bobin depolama kolu ve otomatik bir yarık bobin paketleme hattı ile entegre edilmiştir.
(1) Tek Döngü Dilme Hattı
(a) Tek Girişli Döngü Dilme:Bu konfigürasyonun temel tasarım ilkesi, dilimleme ünitesinden önce bir döngü akümülatörünün konumlandırılmasını içerir. Bu özel mimari, dilme doğruluğunu önemli ölçüde artırır ve döngü dilme hattının dilme sürecini kolaylaştırır. Bu tasarım, mikro gerilimli veya sıfır gerilimli dilimlemeye izin vererek dilme bıçaklarında kaymayı açıkça durdurur, dolayısıyla yarık şeritlerin boyutsal doğruluğunu garanti eder; bu, halka dilme makinesinin büyük hassasiyetli üretim taleplerini karşılama yeteneği için önemli bir faktördür.
Ek olarak tüm döngü dilme makinesinin yapısını düzene sokan ve üretim maliyetlerini ve bakım karmaşıklığını azaltan, aynı zamanda operasyonel verimliliği artıran rulo açıcı, döngünün kendisi de bir tane içerdiğinden ek bir otomatik merkezleme mekanizmasına ihtiyaç duymaz.
(b) Tek Çıkışlı Döngü Dilme: Bu tasarım konfigürasyonu, kesiciden sonra bir halkanın yerleştirilmesiyle karakterize edilir. Kesme işleminin ardından yarık şeritler, dilme makinesi tarafından, dilme makinesi ile gerdirme ünitesi arasında yer alan gerilimsiz bir halkaya beslenir; bu, şu anda döngü dilme hatlarında kullanılan en yaygın olarak benimsenen tek döngü tasarım şemalarından birini temsil etmektedir. İnce şeritlerin kesilmesi için, kesme işlemi sırasında bobinin dengeli bir şekilde açılmasını sağlamak ve şerit yanlış hizalamasının dilme doğruluğunu tehlikeye atmasını önlemek için giriş tarafı kenar kılavuzlama sistemi gerekli olabilir. Bu yaklaşım iki temel işleve hizmet eder: Birincisi, düzenli ve düzgün bobin sarımı sağlamak için geri tepme gerilimini hassas bir şekilde kontrol ederek, genellikle şerit kalınlığındaki değişikliklerden kaynaklanan ayrı şeritler arasındaki asenkron geri tepme ile ilgili sorunları etkili bir şekilde önler.
İkinci olarak, çıkış tarafındaki bir halkanın dahil edilmesi, şeritlerin dilme bıçaklarından serbestçe akmasına izin verir, böylece tipik olarak gerilim altında kesmeyle ilişkili bıçak aşınmasını ortadan kaldırır; bu, bıçakların servis ömrünü etkili bir şekilde uzatır ve ekipman bakım maliyetlerini azaltır. Ek olarak, çıkış bölümü gerilimsiz bir durumda çalıştığından, "boyun verme" (şerit daralması) gibi deformasyon olaylarını etkili bir şekilde önler ve yarık şeritlerin kalitesini daha da garanti eder.
(2) Çift Döngü Dilme Hattı
Çift döngülü dilme makinesinin temel özelliği, birlikte çalışacak şekilde farklı kilit konumlara stratejik olarak konumlandırılmış iki çukur tarzı döngünün birleştirilmesidir. Bu işbirlikçi düzenleme, hattın dilme performansını ve stabilitesini daha da geliştirerek, son derece yüksek dilme kalitesi standartlarının gerekli olduğu ince ölçülü malzemeleri içeren yüksek hızlı dilme uygulamaları için ideal hale getirir.
İlk döngü, açıcı ile dilme makinesi arasında konumlandırılır ve tüm hattın sürekli ve senkronize çalışmasını sağlayan kritik bir bileşen olarak hizmet eder. Birincil işlevi, açma işlemi ile dilme işlemi arasındaki hız farkını tamponlamak ve dengelemektir. Bunu yaparak, açma ve dilme işlemlerinin sürekli ve mükemmel bir senkronizasyonla ilerlemesini sağlayarak, hız uyumsuzluklarından kaynaklanabilecek şerit esnetme, deformasyon veya dilme sapmaları gibi sorunların önüne geçer. Bu arada zemin çukurunda yer alan çelik şerit tamamen rahat bir durumda kalır. Dilimleyici, işlenmek üzere şeridi çukurdan çeker; Dilme işlemi sırasında herhangi bir karşı gerilim mevcut olmadığından çapak oluşumu etkili bir şekilde en aza indirilir, böylece yarık şeritlerin kenar kalitesi önemli ölçüde artar.
Dilme makinesi ile gerdirme/geri sarma ünitesi arasına ikinci bir döngü çukuru yerleştirilir. Dilme kaynaklı gerilimler ve haddelenmiş rulonun kendi içindeki doğal kalınlık değişimleri nedeniyle, dilme sonrasında üretilen bireysel şeritler genellikle uzunluk bakımından hafif farklılıklar sergiler. Uygun düzenleme olmadan, bu tutarsızlık geri tepme sürecini bozarak hem üretim verimliliğinden hem de ürün kalitesinden ödün verecektir. Bu döngü çukuru, bu uzunluk değişikliklerini etkili bir şekilde karşılar ve telafi eder, böylece dilme ve geri sarma operasyonlarının sürekliliğini sağlar ve ayarlamaların yapılması için üretimin durdurulması ihtiyacını ortadan kaldırır. Ayrıca, bu döngü çukurunun varlığı, kesiciyi ve geri sarma ünitesini çalıştıran motorların senkronize kontrolünü kolaylaştırır.
 |
 |
Not: Her metal dilme makinesi konfigürasyonu için bir döngü çukuru kesinlikle zorunlu olmasa da, yüksek hassasiyetli uygulamalar, ince ölçülü malzemeler, yüksek hızlı işlemler ve çok şeritli dilme işlemleri için kesinlikle gereklidir. Bunun tersine, standart ölçülü malzemeler ve daha düşük çalışma hızları için tasarlanmış basit dilme hatları, döngü çukuru olmadan başarılı bir şekilde çalıştırılabilir.
1) Döngü dilme hattı nasıl çalışır?

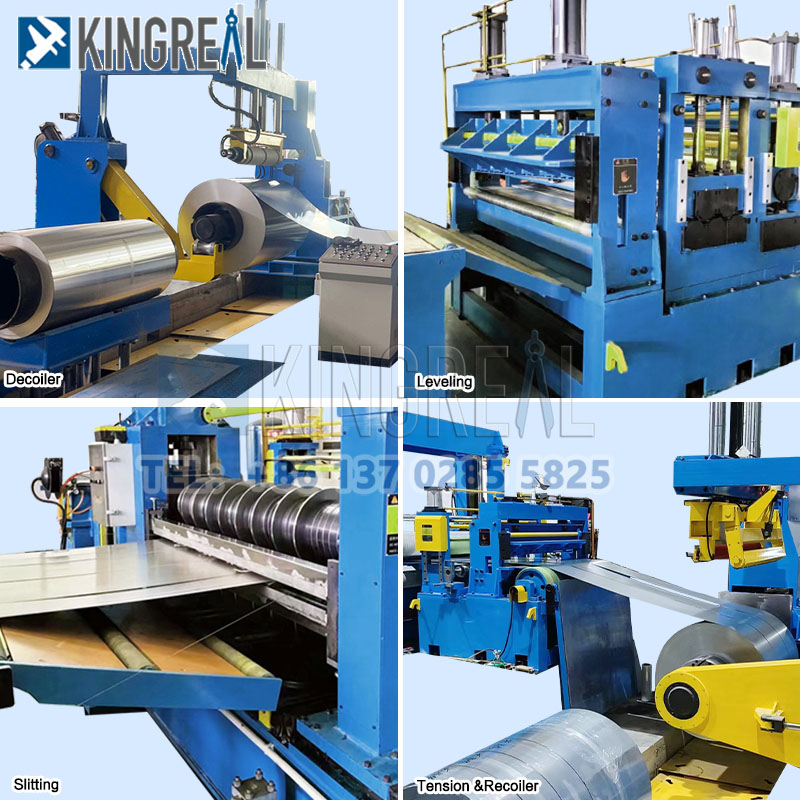

Döngü dilme makinesi, metal bir bobini açar, döner bıçaklar kullanarak onu daha dar şeritler halinde dilimler ve daha sonraki işlemler veya nakliye için şeritleri geri toplar.
2) Döngü dilme hattıyla hangi malzemeler işlenebilir?
Döngü dilme makineleri, çelik, paslanmaz çelik, alüminyum, bakır, silikon çelik, PPGI ve daha fazlasını içeren çeşitli metalleri işleyebilir.
3) Döngü dilme hatlarında otomasyonun faydaları nelerdir?
Otomasyon, dar şeritlerin doğruluğunu ve tutarlılığını artırabilir, manuel emeği azaltabilir, üretimi artırabilir ve insan hatasını en aza indirebilir.
4) Döngü dilme makinesinin bakımı ne sıklıkla yapılmalıdır?
Döngü dilme hatlarının bakımı günlük denetimlere ve periyodik revizyonlara bölünmüştür. KINGREAL STEEL SLITTER ekibi, müşterinin kullanım sıklığına ve diğer faktörlere göre önerilerde bulunacaktır.
5) Dilme bıçaklarının ömrü ne kadardır?
Dilme bıçaklarının ömrü üretim hacminden, çalışma koşullarından ve malzeme özelliklerinden etkilenir. Bıçağın bileşimindeki ve uygulamasındaki değişiklikler genellikle ömrünü etkiler.
Metal dilme hatlarının uzman tasarımcısı ve üreticisi olan KINGREAL STEEL SLITTER, metal dilme hatlarının tasarımı ve imalatında yirmi yılı aşkın kapsamlı deneyime sahiptir. Derin teknik uzmanlıktan ve sağlam bir üretim altyapısından yararlanan şirket, bugüne kadar çok sayıda metal dilme hattını başarıyla tasarladı. Bu sistemler başarılı bir şekilde devreye alınmış ve şu anda dünya çapında çeşitli ülke ve bölgelerdeki müşteri tesislerinde sorunsuz bir şekilde çalışmakta ve müşterilerimize olağanüstü üretim verimliliği ve değer sunmaktadır. KINGREAL STEEL SLITTER metal dilme hattı kurulumları, Suudi Arabistan, İtalya, Meksika, Brezilya, Endonezya, Kanada, Türkmenistan ve diğerleri de dahil olmak üzere, tüm büyük küresel metal işleme pazarlarını kapsayan ve zengin bir uluslararası proje referansları portföyü oluşturan çok çeşitli coğrafi alanlara yayılmaktadır.
Son zamanlarda, Hindistan'daki bir müşteriyle işbirliği içinde üretilen yeni bir metal dilme hattı, dün müşterinin tesisine başarıyla gönderildi.
KINGREAL STEEL SLITTER, metal dilme hatlarının tasarım şemalarını ve performans parametrelerini sürekli olarak optimize etmeye kararlıdır. En son teknolojik gelişmeleri yakından takip ederek ve müşterilerimizin pratik üretim gereksinimlerine doğrudan yanıt vererek, sunduğumuz her metal dilme hattının müşterinin özel çalışma ortamına ve üretim ihtiyaçlarına mükemmel şekilde uyarlanmasını sağlıyoruz. Ayrıca KINGREAL STEEL SLITTER, müşterilere fabrika ziyaretleri, özelleştirilmiş metal dilme hattı tasarımı, makine kurulumu, operasyonel eğitim, bakım ve yedek parça temini dahil olmak üzere kapsamlı bir destek hizmetleri paketi sunar. Tüm üretim sürecini güvence altına alarak müşterilerimizin metal dilme hatlarını maksimum verimlilik ve stabiliteyle kullanabilmelerini sağlıyoruz.
