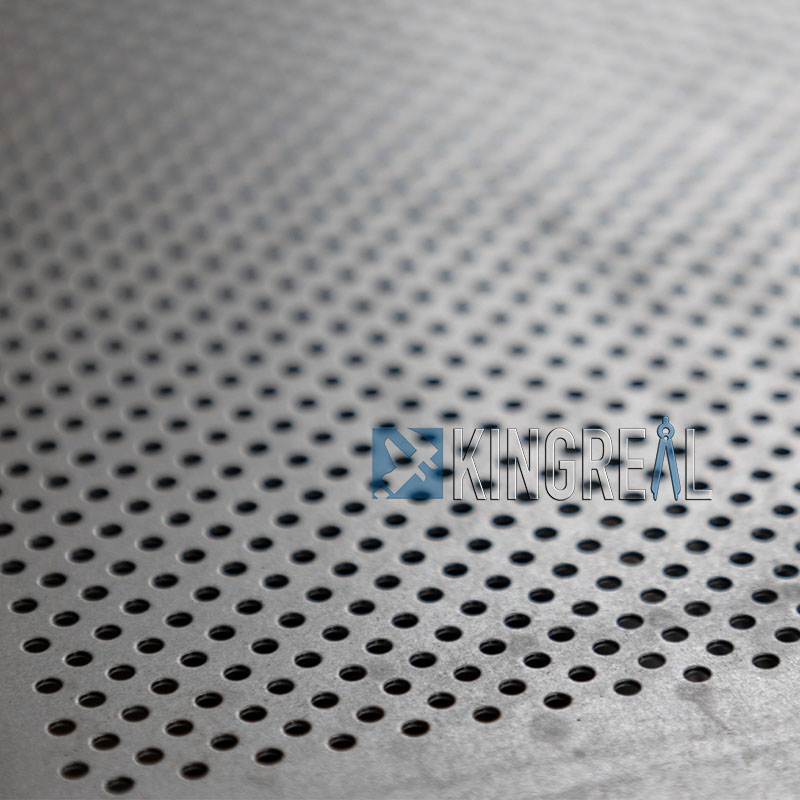

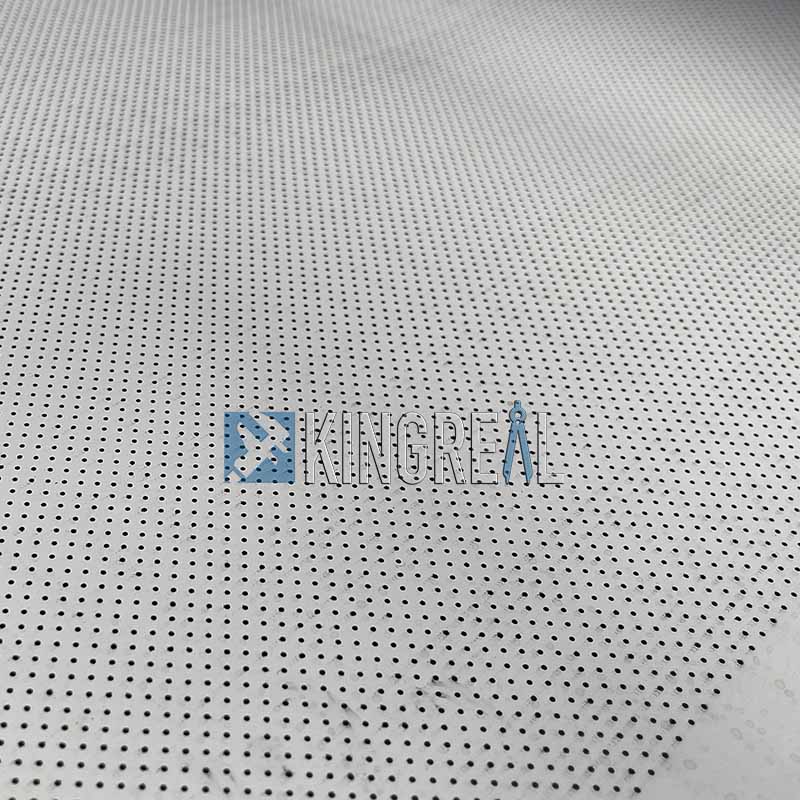

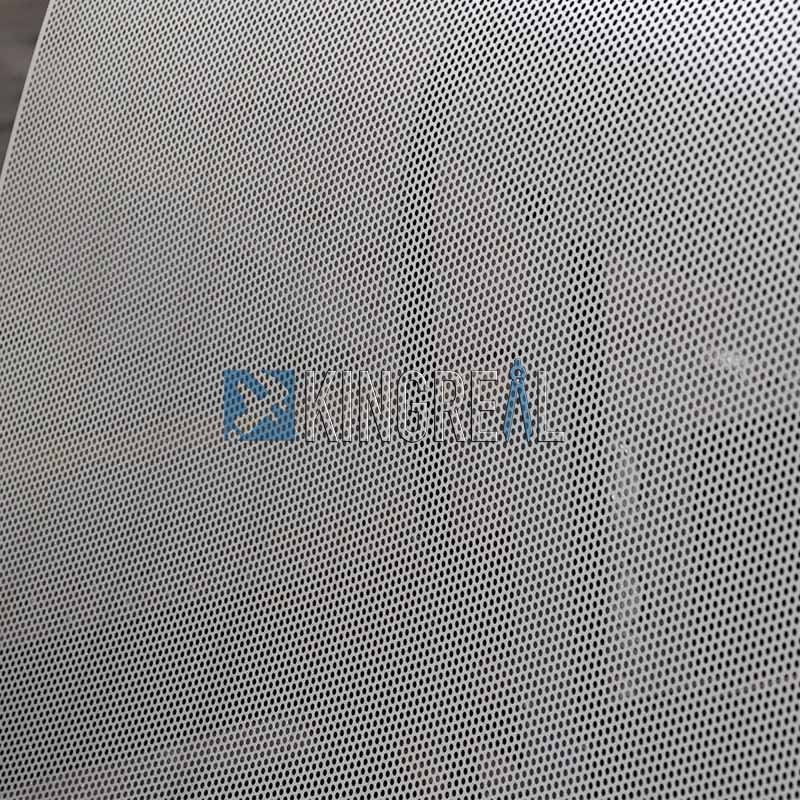

Piyasada birçok metal delik tabakası vardır ve bir dizi ürün buna göre işlenir. Peki bu metal delik tabakaları nasıl yapılır?

1. Bobin perforasyon hattı

Metal delik tabakaları tarafından yapılırbobin perforasyon hattı. Damgalama işlemi, kesme, yumruklama, bükme ve şekillendirme gibi birden fazla adım içerir. Delme işlemi sırasında, sac metal yumruk metal tabakadan gerekli şekli keser. Delme şekli ve diyafram, farklı yumruk kalıplarının değiştirilerek elde edilebilen değişir.

Diğer mekanik ekipmanlarla karşılaştırıldığında, metal delikli makine, hızlı işleme hızı, yüksek işleme doğruluğu ve hızlı bir kerelik şekillendirme avantajlarına sahiptir.

2. Bobin perforasyon hattının üretim süreci

(1)hammadde hazırlığı

- Malzeme seçimi:Uygun metal plakaları seçin, yaygın olanlar paslanmaz çelik, alüminyum alaşım, demir plaka vb.

- Malzeme kesimi:Metal plakanın boyutu büyükse, plakanın delme için gereken boyutu karşılaması için başlangıçta bir kesme makinesi veya başka ekipman tarafından kesilmesi gerekir.

(2)Besleme Sistemi

- Hazırlanan metal plakametal delikli makineotomatik bir besleme sistemi aracılığıyla. Bu işlem, metal tabakanın bir sonraki işleme sorunsuz bir şekilde aktarıldığından emin olmak için silindirler veya konveyör bantları içerebilir.

- Besleme sistemi genellikle tabakanın gelişini tespit etmek ve her bir tabakanın bobin perforasyon hattının doğru konumuna girmesini sağlamak için hassas sensörlerle donatılmıştır.

(3)Metal delikli makine çalışması

- Yumruklama parametrelerini ayarlayın:Bobin perforasyon hattının çalışma parametrelerini delik çapı, delik aralığı, delme hızı vb. Dahil tasarım gereksinimlerine göre ayarlayın.

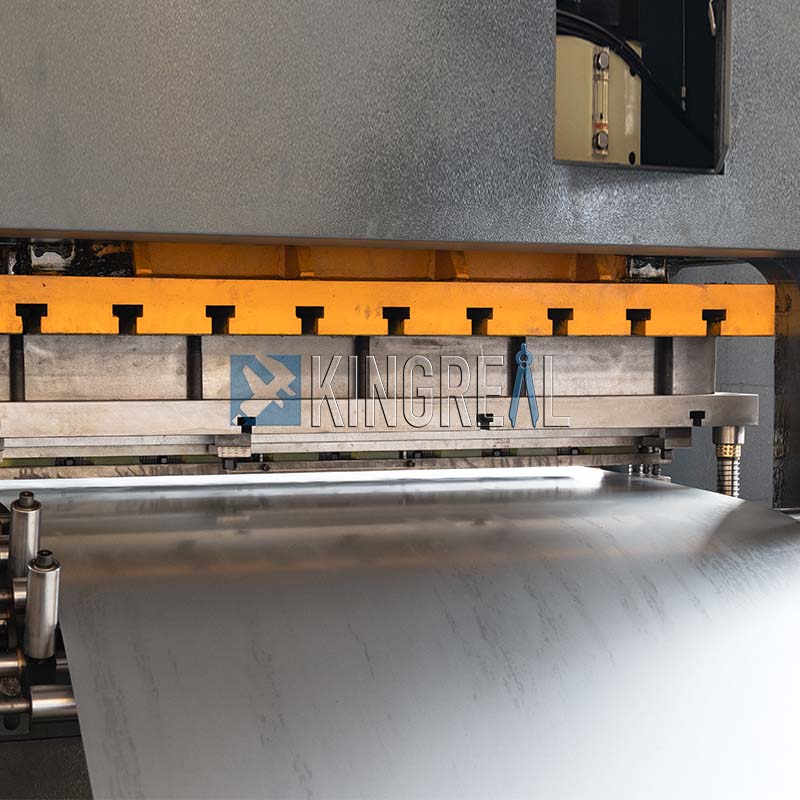

- Delme işlemi:Metal tabaka metal delikli makineye girdikten sonra, makine önceden ayarlanmış bir delik şekli oluşturmak için metal tabakayı kalıptan yumruklar. Bobin perforasyon hattı tek veya çoklu yumruklama işlemleri gerçekleştirebilir ve üretim ihtiyaçlarına göre uygun işlemi seçebilir.

- Tek delikli delme:Daha basit delik türleri için uygun, her seferinde bir delik açma.

- Çok delikli delme:Aynı zamanda çoklu delikler delinir, seri üretim ve üretim verimliliğini artırmaya uygundur.

- Otomatik ayar:Bazı üst düzey bobin perforasyon hatları, farklı kalınlık ve malzemelerdeki metal plakalarla başa çıkma için kalıp ve basıncı otomatik olarak ayarlama işlevine sahiptir.

(4) Delik pozisyonu tespiti ve kalite kontrolü

- Delme işlemi sırasında, deliklerin doğruluğunun ve konumunun tasarım gereksinimlerini karşıladığından emin olmak için gerçek zamanlı delik pozisyonu algılaması gerekir. Otomatik algılama sistemi, deliklerin boyutunu ve konumunu hızlı bir şekilde tanımlayabilir ve bir sapma varsa zamanında ayarlamalar yapabilir.

- Bazı üretim hatları, herhangi bir kusurun olmamasını sağlamak için her bir metal plakanın deliklerinde kesin muayeneler yapmak için görsel inceleme ekipmanı ile donatılabilir.

(5) Besleme Sistemi

- Döküldükten sonra metal tabaka besleme sistemi aracılığıyla gönderilir. Besleme sistemi genellikle işlenen metal tabakanın hızlı ve güvenli bir şekilde çıkarıldığından emin olmak için otomatik bir deşarj cihazı ile donatılmıştır.

- Bazı delme hatları, farklı işleme gereksinimlerine göre farklı tabaka türlerini ayırabilen bir sıralama sistemi ile donatılmıştır.

(6) İşleme sonrası işlem

- Deburring:Yumruklu tabakada, tabakanın kenarının pürüzsüz olduğundan emin olmak ve daha sonraki işlemeyi etkilemesini önlemek için çöpe atılması gereken çapaklara sahip olabilir.

- Temizlik ve muayene:Bozulduktan sonra, ürün kalitesini sağlamak için damgalama işlemi sırasında üretilen metal yongaları ve yağ gibi safsızlıkları gidermek için tabakanın temizlenmesi gerekebilir.

(7) Ambalaj ve depolama

-Yumruklanmış ve sonrası işlenmiş metal tabakaları paketleyin, ürün özelliklerini, miktarı ve diğer bilgileri işaretleyin ve müşterilere gönderilmeye veya aşağı akış üretim bağlantısına girmeye hazırlanın.

3. Kingreal Steel Slitter'ın Metal Delikli Makinesi

Kingreal Steel Slitter'sbobin perforasyon hattıMüşterilerin farklı üretim ihtiyaçlarını karşılayabilir ve müşterilere metal tavan perforasyon hatları, bobin delikli geri sarma üretim hatları ve metal sac bobin delikli kesme üretim hatları sağlayabilir.

Bunlar arasında, metal tavan perforasyon hattı metal tavan üretim hattı ile metal delikli tavanlar üretmek için kullanılabilir. Bobin delikli geri sarma üretim hattı, üretim hattını, tabakanın yumruklanmasından sonra yaralanan bir geri sarma makinesiyle donatmak ve yumruklama filtre elemanları gibi ürünlere dönüştürülebilecek. Metal tabaka bobin delikli kesme üretim hattı, tabaka delindikten sonra bir kesme istasyonu eklemek ve delinmiş tabakayı müşterinin gerektirdiği uzunluğa kesmektir.

(1)Besleme Arabası ile Decoiler. Kingreal Steel Slitter'smetal delikli makinebir besleme arabası ile donatılmıştır. Metal bobin besleme arabasına yerleştirildiğinde, metal bobin yüklenmesi ve bobin perforasyon hattının otomasyonunu iyileştirmek için gevşeme, zaman ve işçilikten tasarruf etmek için otomatik olarak dekole taşınır.

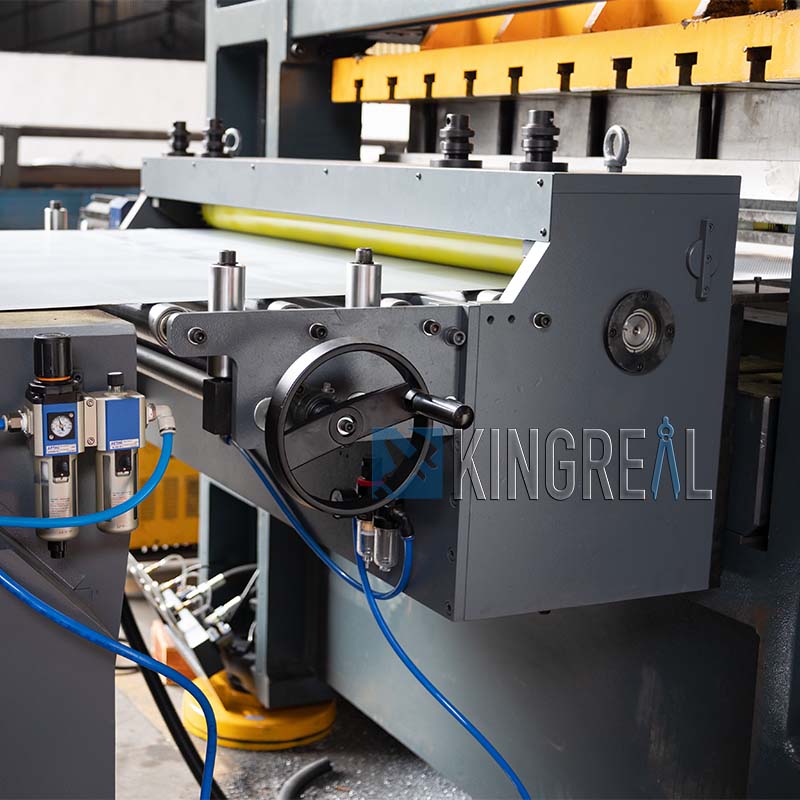

(2)Hassas tesviye makinesi. Kingreal çelik slitter, bobin perforasyon hattını 9 silindir, 4 üst silindir ve 5 alt silindirden oluşan hassas bir düzleştirici ile donatır. Tesviye cihazı bobini düzleştirebilir, yüzeyi pürüzsüz hale getirebilir ve delme doğruluğunu artırabilir.

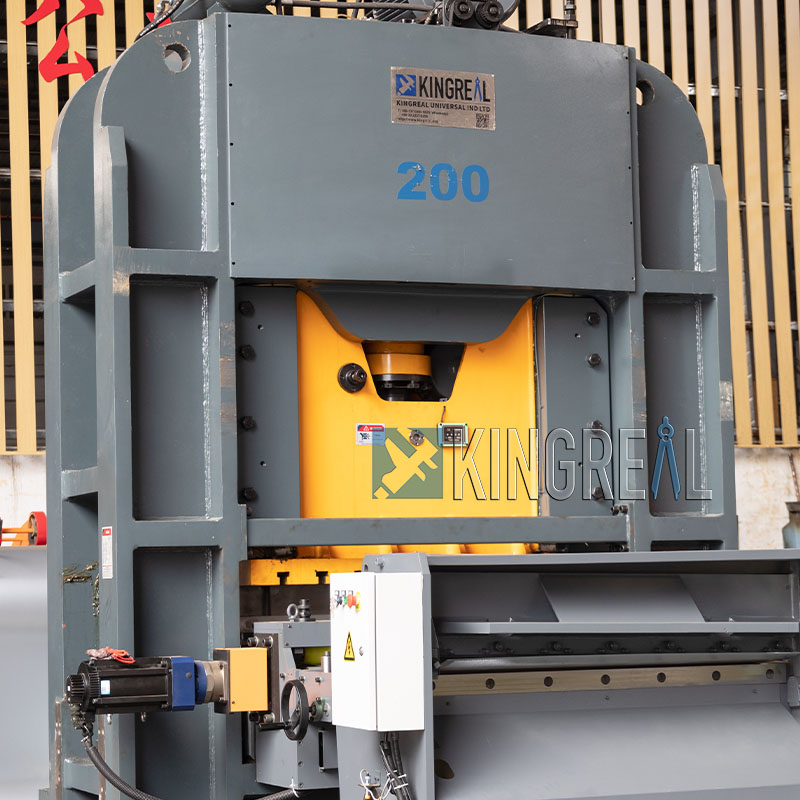

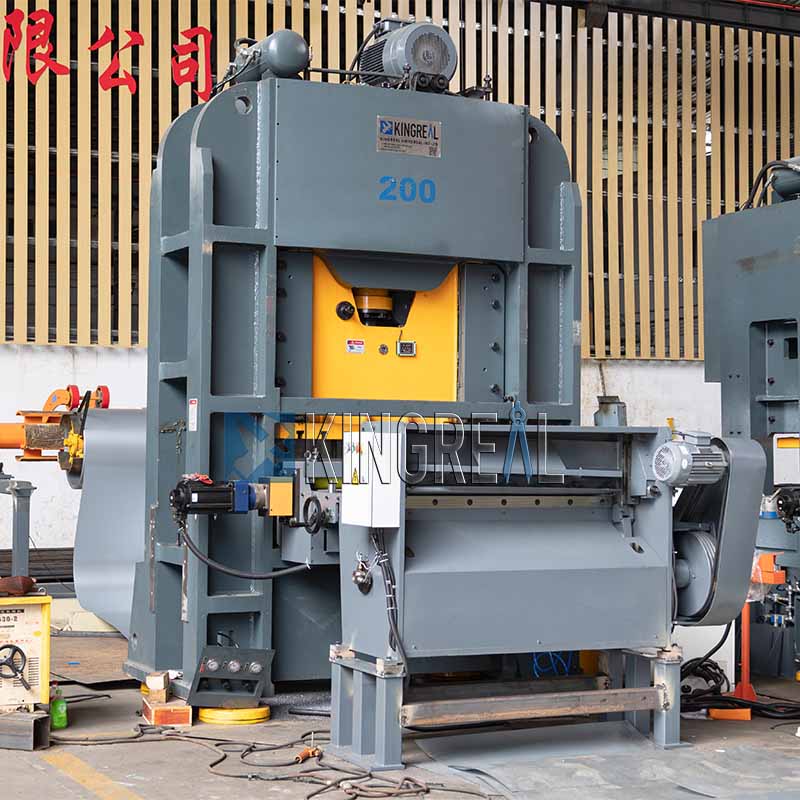

(3)Yüksek hızlı bobin perforasyon hattı. Kingreal Çelik Slittermetal delikli makine100-180SPM'ye ulaşabilir. Ve bu makinede yüksek hızlı ve hassas delme için pnömatik bir fren sistemine sahiptir ve sürekli çalışma sırasında doğruluğu sağlamak için dayanıklı bir DC53 kalıbı ile donatılmıştır.

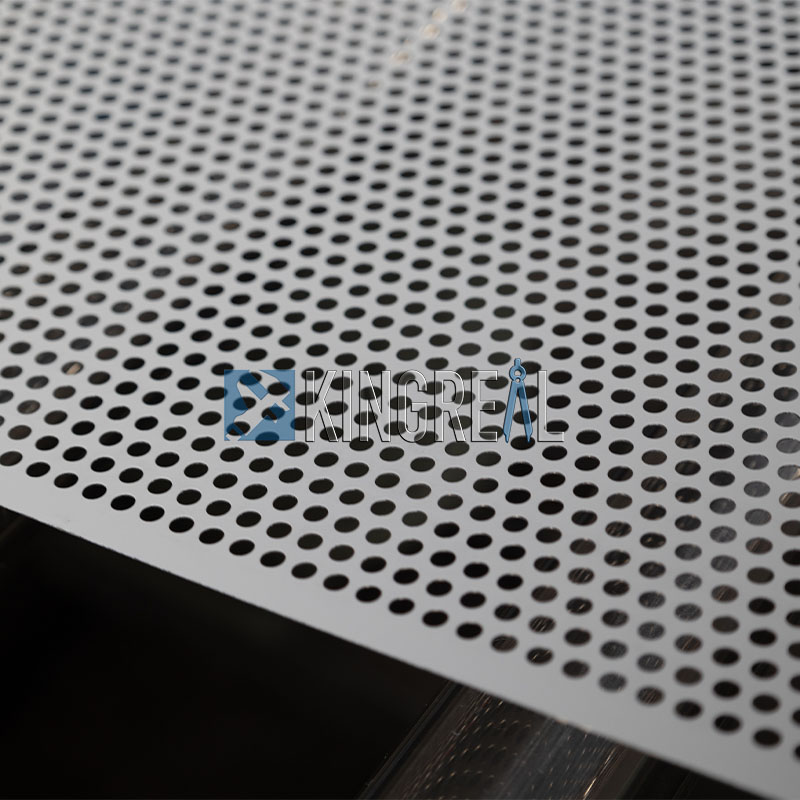

(4) Kingreal Steel Slitter,Özelleştirilmiş yumruk kalıplarıMüşterinin tasarım çizimlerine göre, çeşitli delik türlerini ve delik çaplarını karşılamak için. İster yuvarlak, kare, dikdörtgen veya özel şekilli delikler olsun, Kingreal çelik slitter, çeşitli ürünlerin delme ihtiyaçlarını karşılamak için profesyonel çözümler sağlayabilir.
