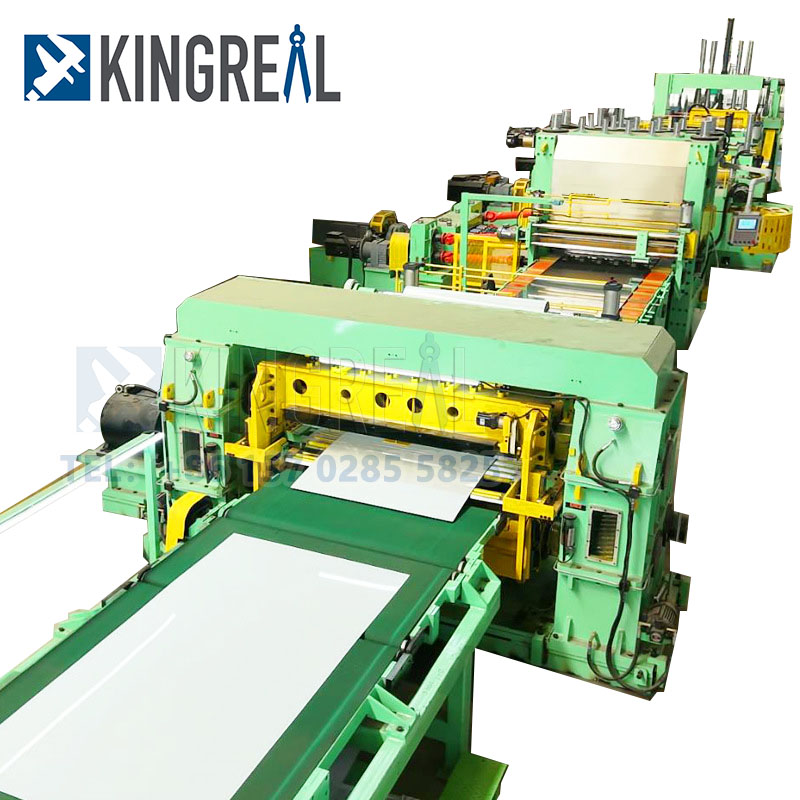

Uzunluk makinesinden paslanmaz çelik kesimmodern imalat endüstrisinde vazgeçilmez ve önemli bir ekipmandır.

Çoklu hassas bileşenlerin koordineli çalışması yoluyla paslanmaz çelik bobinlerin verimli ve doğru kesilmesini fark eder.

Bu makalede, Kingreal Steel Slitter, paslanmaz çelik kesiminin temel bileşenlerini sizinle uzunluk çizgisine göre tartışacak, çalışma sürecini analiz edecek ve paslanmaz çelik kesiminin uzunluk makinesine işlevini ve önemini daha iyi anlamanıza yardımcı olacaktır.

1.

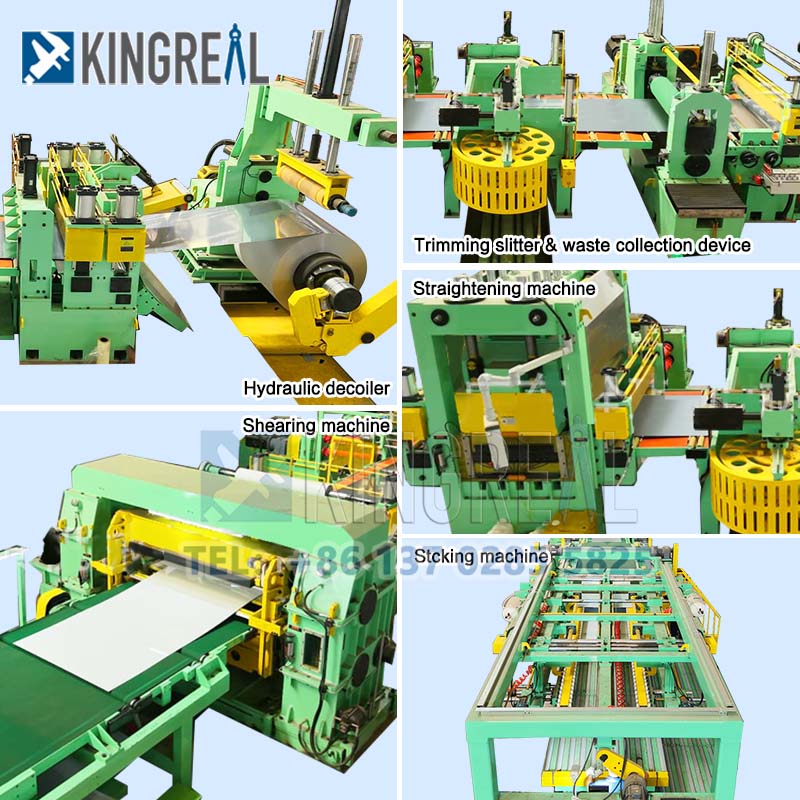

Çalışma sürecindeUzunluk makinesinden paslanmaz çelik kesim, hammadde taşıma sistemi ilk önemli adımdır. Esas olarak Decoiler, Tespit Makinesi ve Merkezleme Cihazından oluşur.

1.1 Paslanmaz Çelik Kesme Uzun Çizgiye Kesme

Decoiler genellikle konsol tipi ve çift koni kafa yapısına ayrılır. Birincisi daha küçük bobinler için uygunken, ikincisi daha büyük ve daha ağır bobinler için daha uygundur. Gevşeme hızının ayarlanabilirliği, paslanmaz çelik kesmenin uzunluk makinesine farklı üretim ihtiyaçlarına uyum sağlamasını sağlar.

Aynı zamanda, hidrolik germe sistemi ve kılavuz cihazı, eşit olmayan gerginliğin neden olduğu malzeme sapmasını önlemek için gevşeme işlemi sırasında malzemenin stabilitesini sağlar.

1.2 tesviye ve merkezleme cihazı

Tesviye makinesi, paslanmaz çelik kesimin uzunluk makinesinin vazgeçilmez bir parçasıdır. Çok katlı yapısı (genellikle 5-11 silindirler), malzemenin dalgasını ve bükülme deformasyonunu etkili bir şekilde ortadan kaldırabilir, böylece seviyelendirme doğruluğunun ≤0.5mm/m'ye ulaşmasını sağlar.

Merkezleme cihazı, şeridin lateral konumunu gerçek zamanlı olarak ayarlamak için fotoelektrik sensörler ve hidrolik düzeltme silindirleri kullanır, böylece sonraki işlemlerin kesin konumlandırılmasını sağlar.

2. Kesme işlemi için çekirdek cihaz

Temel işleviUzunluk çizgisine göre paslanmaz çelik kesimKesme işlemesidir, bu nedenle beslenme ve boyutlandırma sistemi ve kesişen makine grubu anahtar parçalarıdır.

2.1 Paslanmaz Çelik Kesme için Besleme ve Boyutlandırma Sistemi

Besleme silindir grubu, aktif bir silindir ve tahrikli bir silindirden oluşur ve yüzey, besleme işlemi sırasında malzemenin kaymamasını sağlamak için aşınmaya dayanıklı kauçuk ile kaplıdır.

Bir servo motor tarafından yönlendirilen besleme doğruluğu ± 0.1 mm'ye ulaşabilir ve 500-6000mm sabit uzunlukta besleme elde edilebilir. Sabit uzunlukta bölme bir bilyalı vidayı ve doğrusal bir kılavuz yapıyı benimser ve konum elektriksel olarak ayarlanır ve besleme uzunluğunun doğruluğunu sağlamak için bir kodlayıcı ile kapalı döngü kontrolü oluşturulur.

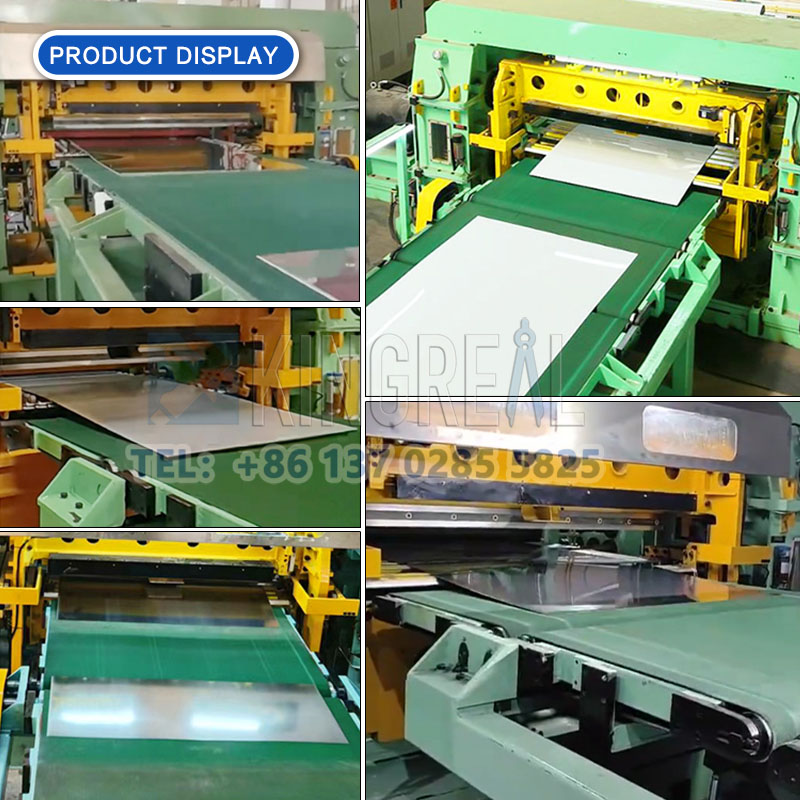

2.2 Paslanmaz Çelik Kesme Makinesi için Çapraz Kesme Ünitesi

Çapraz kesme ünitesi, paslanmaz çelik kesiminin uzunluk çizgisine kesme işleminin çekirdeğidir.

Bir üst bıçak mili, alt bıçak mili ve hidrolik presleme cihazından oluşur. Bıçak malzemesi genellikle HRC58-62 sertliğine sahip CR12MOV'dur.

Kesme hızı 10-60 kez/dakikaya ulaşabilir ve plakaları 0.1-6 mm kalınlığında işleyebilir. Boşluk ayar mekanizması, yüksek kesme kalitesi standartlarını sağlamak için bıçak boşluğunun manuel veya elektrikli ayarlanmasına izin verir.

3. Paslanmaz çelik kesim için atık ve bitmiş ürün taşıma sistemi

İşindeUzunluk makinesinden paslanmaz çelik kesim, atık kullanma bitmiş ürün istifleme kadar önemlidir.

3.1 Atık kesme ve toplama

Kenar teli kesme, kesme ünitesinin her iki tarafına monte edilmiş bir cihazdır, bu da kenar atıklarını 50-100mm küçük segmentlere kaydırabilir ve atık konveyör bandından çip toplama kutusuna gönderebilir.

Ek olarak, kırıcı (isteğe bağlı), kalın plaka atıkları üzerinde ikincil ezme gerçekleştirir ve parçacık boyutu, sonraki geri dönüşüm için ≤100mm'de kontrol edilir.

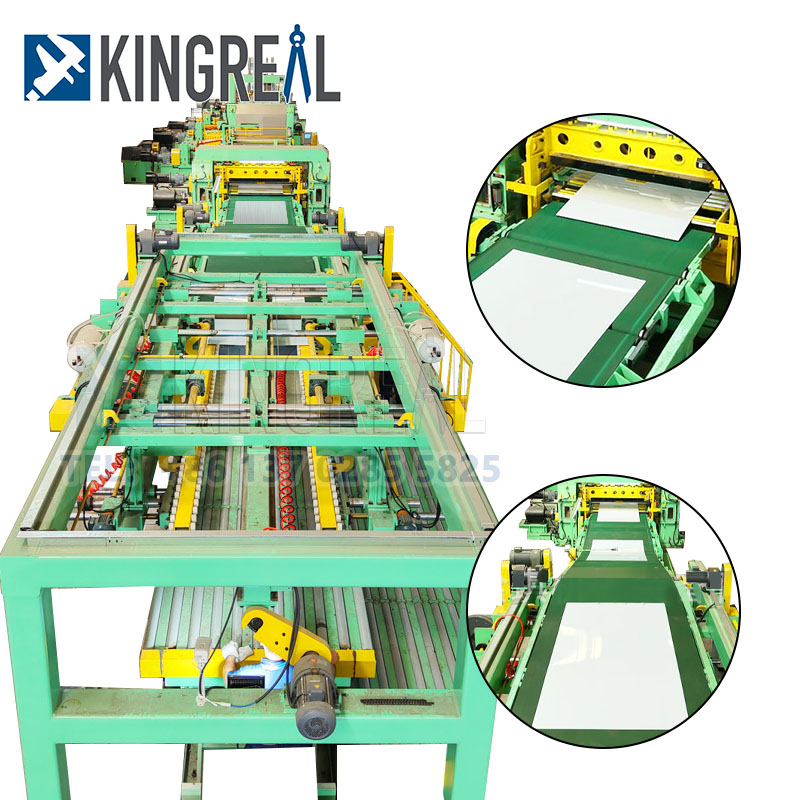

3.2 Paslanmaz Çelik Kesme için İstifleme Cihazı Uzun Çizgiye Kesim

İstifleme cihazı, bitmiş ürünlerin etkili yönetimini sağlar. Konveyör bandının hızı 0.5-2m'ye ayarlanır ve yüzeydeki kayma önleyici kauçuk tabaka, bitmiş ürünün kaymasını önler.

İstifleme mekanizması, bir kaldırma platformu, bir itme plakası ve bir konumlandırma bölmesi, bitmiş ürünlerin birden fazla katmanını (yükseklik ≤1.5m) istifleyebilen ve bitmiş ürünlerin standart istiflemesini sağlamak için bitmiş ürünlerin ağırlığını izlemek için bir tartım sensörü ile donatılmıştır.

4. Paslanmaz çelik kesim için hidrolik ve elektrik kontrol sistemi

Hidrolik sistem ve elektrik kontrol sistemi,Uzunluk makinesinden paslanmaz çelik kesim.

4.1 Paslanmaz Çelik Kesme için Hidrolik Sistem

Hidrolik sistemin güç ünitesi bir hidrolik pompa, bir yağ tankı ve gevşeme gerginliği, presleme cihazı vb. İçin güç sağlayan bir soğutucudan oluşur.

Hidrolik pompanın (dişli pompası veya guisai pompası gibi) seçimi hidrolik sistemin (20-100L/dk) akış hızını etkilerken, yağ tankının (500-2000L) kapasitesi sistemin stabilitesini etkiler.

Hidrolik silindirler ve orantılı valfler gibi aktüatörlerin işbirliği, eylemin kesin kontrolünü gerçekleştirir.

4.2 Paslanmaz Çelik Kesme için Elektrik Kontrol Sistemi

Elektrik kontrol sistemi genellikle siemens veya Mitsubishi marka PLC, entegre servo tahrik, frekans dönüştürücü ve insan-makine arayüzü (HMD), işlem parametrelerini ayarlayabilir ve paslanmaz çelik kesiminin çalışma durumunu gerçek zamanlı olarak izleyebilir.

Sensör ağı, paslanmaz çelik kesiminin uzunluk çizgisine otomatik olarak çalışmasını sağlamak için kapalı döngü kontrolü oluşturan kodlayıcılar, gerginlik sensörleri ve fotoelektrik anahtarlar vb. İçerir.

5. Paslanmaz Çelik Kesme için Yardımcı Cihazlar

Çekirdek bileşenlere ek olarak,Uzunluk makinesinden paslanmaz çelik kesimayrıca üretim verimliliğini ve güvenliğini artırmak için çeşitli yardımcı cihazlarla donatılmıştır.

5.1 Paslanmaz Çelik Kesme için Toz Çıkarma Sistemi

Toz çıkarma sistemi, bitmiş ürünün kirlenmesini önlemek için bir elektrikli süpürge veya bir üfleyici yoluyla enkazları kaldırır, böylece ürünün kalitesini ve görünümünü iyileştirir.

5.2 Paslanmaz Çelik Kesme için Güvenlik Koruma Cihazı Uzun Çizgiye Kesim

Güvenlik koruma cihazları, acil durdurma düğmeleri, güvenlik ışık perdeleri, koruyucu kapaklar vb. Dahil operatörlerin güvenliğini sağlamak için önemli önlemlerdir. Bu cihazlar acil durumlara zamanında yanıt verebilir ve güvenlik kazalarından kaçınabilir.

5.3 Paslanmaz Çelik Kesme Makinesi için Yağlama Sistemi

Yağlama sistemi, aşınmayı azaltmak ve paslanmaz çelik kesimin hizmet ömrünü uzunluk çizgisine yükseltmek için kılavuz rayları, kurşun vidalarını ve diğer bileşenleri düzenli olarak yağlamak için otomatik yağ tedarik cihazı kullanır.

Çekirdek bileşenlerinin hassas tasarımı ve verimli çalışmasıUzunluk çizgisine göre paslanmaz çelik kesimpaslanmaz çelik bobinlerin doğru kesilmesinin temelidir.

Hammadde işleme, kesme işleme, atık işleme, hidrolik ve elektrik kontrolü ve yardımcı cihazların kapsamlı bir analizi yoluyla, paslanmaz çelik uzunluğunun uzunluk makinesinden kesilmesinin sadece imalat endüstrisinde önemli bir rol oynamadığını, aynı zamanda üretim verimliliğini iyileştirmeye, güvenlik sağlama ve maliyetleri azaltmaya olumlu katkılarda bulunduğunu görebiliriz.

Gelecekteki gelişmede, paslanmaz çelik kesiminin uzunluk çizgisinin teknolojisi gelişmeye devam edecek ve istihbarat ve otomasyon eğilimi, uygulama alanlarının genişlemesini daha da teşvik edecektir.

Umarım bu makale, paslanmaz çelik kesiminin uzunluk makinesine ve modern üretimdeki önemini daha derin bir şekilde anlamanıza yardımcı olabilir.
