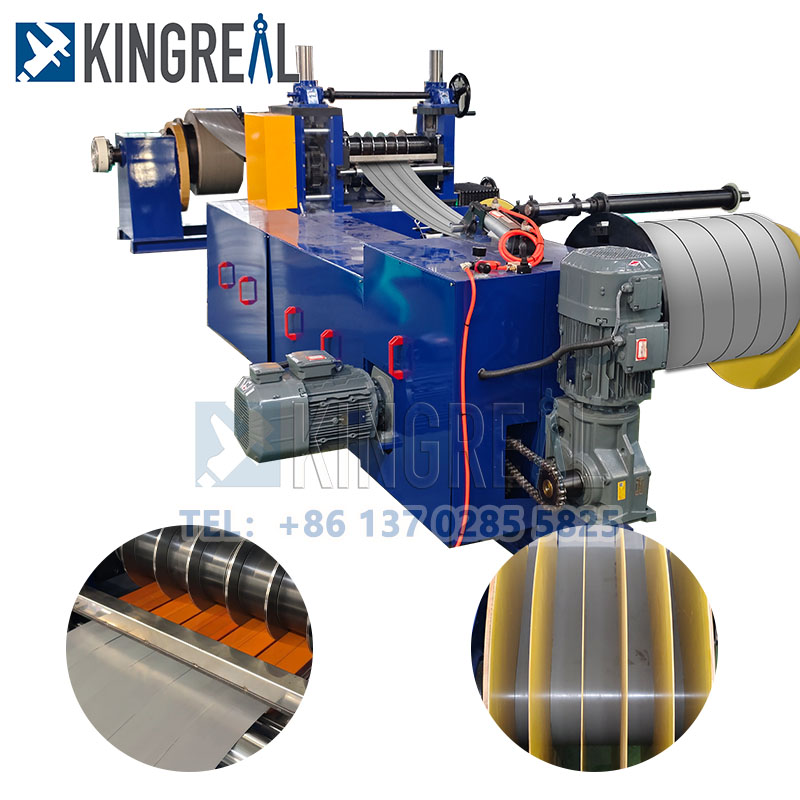

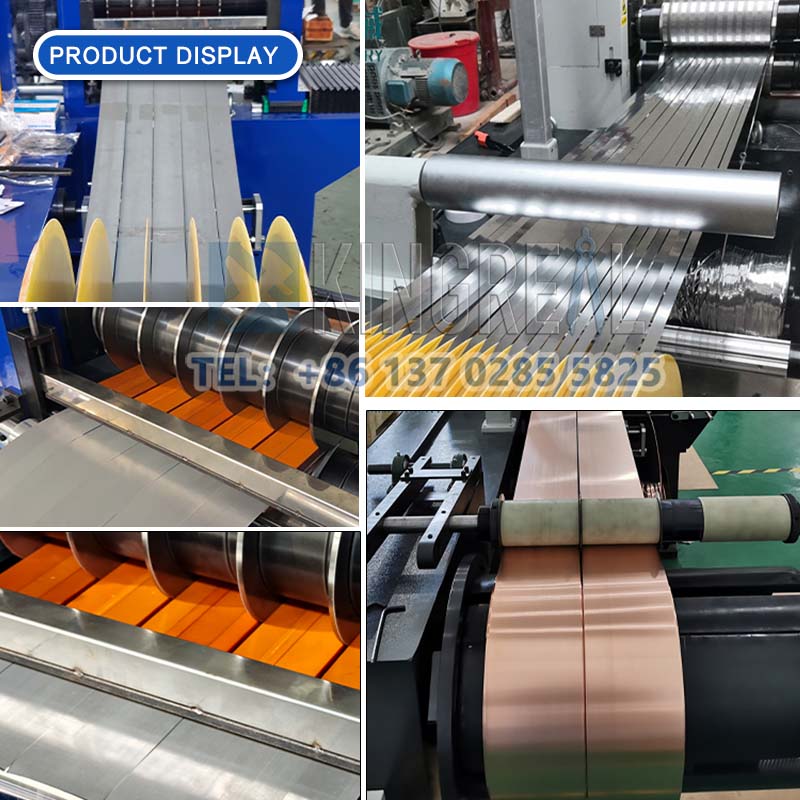

Kingreal Steel Slitter birBasit bobin kayma makinesidaha düşük bütçesi olan müşteriler için. Bu basit bobin slitting hattı öncelikle geniş bobinleri müşterinin ihtiyaçlarına göre uyarlanmış dar şeritlere kaydırmak ve daha sonra bunları üretim hattına geri sarmak için kullanılır.

Bu basit bobin kayma makinesi, daha düşük hassasiyet ve bobin genişliği gereksinimlerine sahip müşterilerin ihtiyaçlarını karşılamak için tasarlanmıştır. Kingreal Steel Slitter ayrıca basit bobin kayma hattının basitleştirilmiş bir versiyonunu sunar. Bu basit bobin kayma makinesi, basit bir bobin kayma hattının ihtiyaçlarını karşılarken ekipman gereksinimlerini en aza indirir.

Hem basit bobin kayma makinesi hem de standart metal kayma makinesi, soğuk haddelenmiş ve sıcak haddelenmiş karbon çelik, silikon çelik, kalay, paslanmaz çelik ve kaplamalı malzemeler gibi çeşitli metal malzemeleri işleyebilir ve kesin kayma ve otomatik çalışma sağlar.

Basit bobin slitting makinesinin iş akışı

Yükleme Bobini → Çıkarma → Sıkıştırma → Kesme → Döngü → Yönlendirme → Kesme → Geri sarma hurdası → Döngü → Gerilim → Geri tepme → Boşaltma Bobinleri

Basit bobin slitting hattının parametreleri

Model	Malzeme Kalınlığı (mm)	Malzeme genişliği (mm)	Şerit sayısı	Hız	Bobin ağırlığı	Söz
Model 1	0.1-1	80-350	8-30	50-100	3	Teknik parametreler ve ekipman yapılandırması, müşteri ihtiyaçlarına göre belirlenebilir
Model 2	0.2-2	80-350	6-30	50-150	3
Model 3	0.2-2	80-450	6-30	50-150	5
Model 4	0.2-2	80-650	6-30	50-150	7
Model 5	0.2-2	80-800	6-30	50-150	7
Model 6	0.1-1	500-1300	12-30	50-200	7/15
Model 7	0.3-2	500-1600	12-30	50-200	7/15
Model 8	0.3-3	500-1600	8-30	50-180	15
Model 9	0.3-3	900-1800	8-30	50-180	20
Model 10	1-4	900-1600	6-30	50-120	20
Model 11	1-6	900-1600	6-30	30-80	30
Model 12	2-12	900-1600	5-30	20-50	30

Basit bobin kayma hattının ana bileşenleri

A. Basit bobin kayma makinesi için hidrolik bobin yükleme arabası

1. Ana bileşenler: kaynaklı çelik yapı, hareketli tekerlekler, dört kılavuz sütun, tahrik mili vb.

2. Maksimum yük: 10 ton, 1.1 kW sikloidal pink çark motoru, seyahat hızı 6 m/dk.

3. Hidrolik Sürücü: Maksimum 500 mm strok ile bobinleri 10 tonun altında yukarı ve aşağı kaldırabilir. Hidrolik silindir: FA-φ125 mm (bir set).

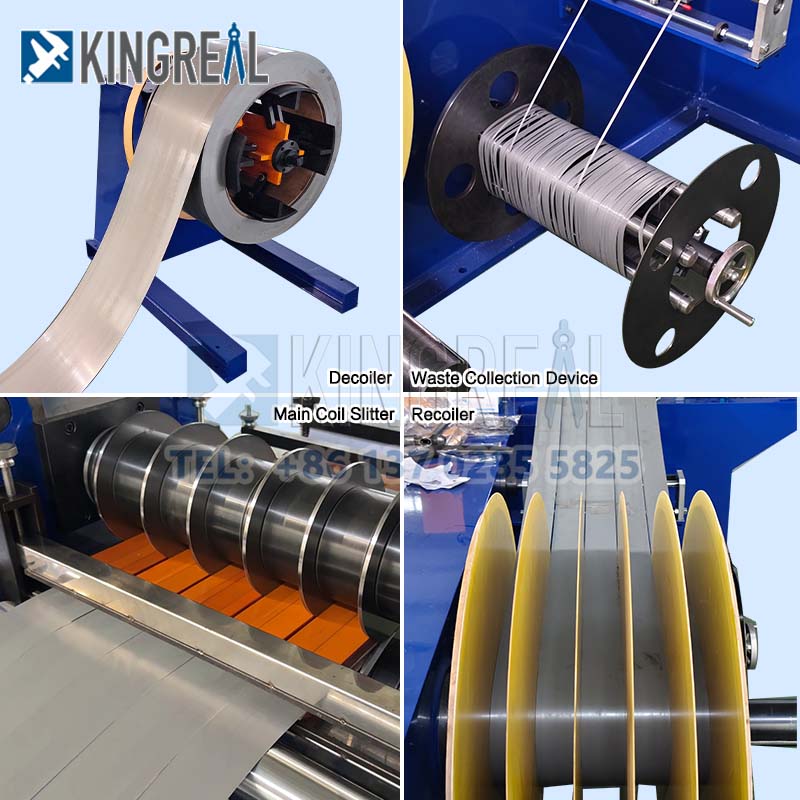

B. Basit bobin kayma hattı için hidrolik dekoiler

1) Ana bileşenler: kaynaklı çelik yapı, dört kemerli bıçak, kama şeklindeki sürgülü taban, mandrel, yan plakalar, yataklar, yatak koltuğu, pnömatik disk freni vb.

2) Genişleme ve geri çekilme aralığı: φ460 mm ila φ520 mm × 850 mm.

3) Maksimum yük: 10 ton.

4) Hidrolik Tahrik: Genişleme ve Retraksiyon, itme-pull hidrolik silindirler ile gerçekleştirilir; Hidrolik silindirler: FA-φ200 mm (1 set)

5) Motor Gücü: 4.0 KW Sikloidal Pinkaz Motor + İnverter, Zincir Tabanlı Yem

6) Basın silindiri: 1.1 kw sikloidal pink çark motoru

C. Basit bobin kayma makinesi için hidrolik destek kolu

Amaç: Ana dekoiler kolunu destekler ve makaranın dönme atalığını arttırır.

Tek kollu yapı, hidrolik silindir asansörleri ve alçalır.

Gevşeme sırasında, destek kolu deşo kolunu desteklemek için yükselir; Yükleme sırasında destek kolu iner.

D. Basit bobin kayma hattı için soyucu, basın silindiri, hidrolik kesme

Ana Yapı: Kaynaklı Çelik Plaka

Basın silindir: φ250 × 1050mm, dikişsiz tüp, poliüretan kauçuk kaplama, değişken frekans tahrikli 18.5kW geleneksel motor

Hidrolik kesme: kaynaklı çelik plaka çerçevesi, dökme çelik bıçak tabanı

Kesici: Dört Taraflı Bıçak, Malzeme: CR12MOV, Sertlik: 60 ± 1

Hidrolik Sürücü: Hidrolik Silindir: FA-φ100mm, 2 set

e. Basit bobin kayma makinesi için döngü çukuru ve köprü

Ana Yapı: Kaynaklı Çelik Plaka

Hidrolik Drive: Ca-φ80mm, 1 set hidrolik silindir kontrol eder köprü yükseltme ve düşürme

F. Basit bobin kayma hattı için manuel yan kılavuzlar

1. Ana bileşenler: çelik plaka, basın silindir düzeneği, poliüretan kauçuk tekerleği, vida el çarkı, elektrik ayarı vb.

2. Yan kılavuz silindirler: Malzeme: CR12MOV, yüksek sıcaklık söndürülmüş ve temperlenmiş, HRC 580-620, her iki tarafta 2 silindir

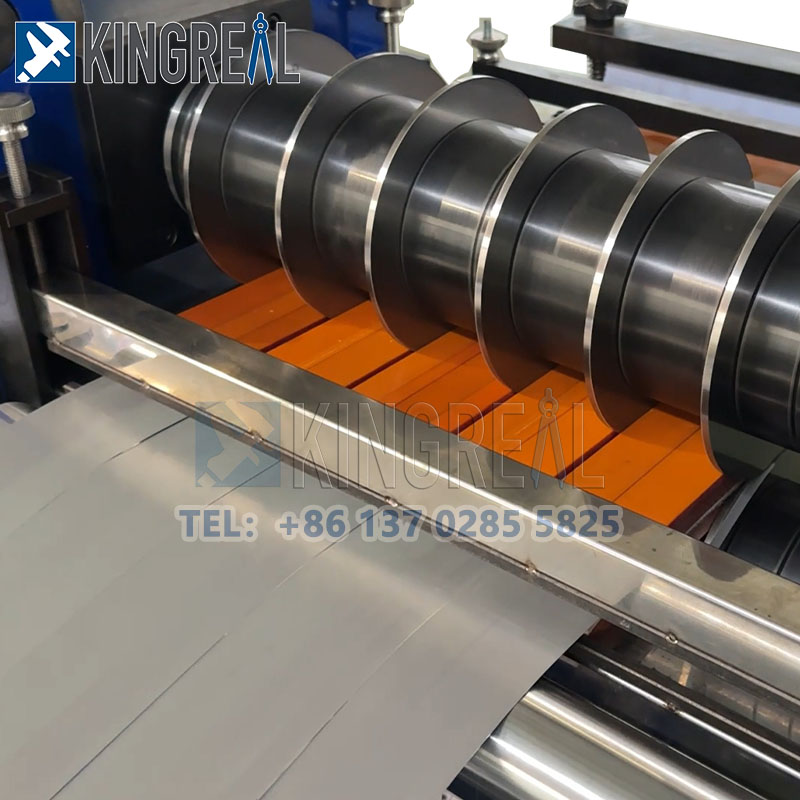

G. Basit bobin kayma hattı için kayma makinesi

1. Ana bileşenler: çelik plaka yapısı, dökme taban, eşzamanlı şanzıman, kaldırma mekanizması, debriyaj kuplajı, evrensel eklem vb.

2. Kesici Mil: 40CR, φ140 x 1050mm, T yuvası 28mm, orta frekans söndürme ve temperleme, öğütülmüş, sert krom işlenmiş, yuva derinliği 16mm.

3. Kesici dış çap: φ280mm (alıcı sağlanan)

4. Sabitleme yöntemi: fındık ile kesici kilitleme

5. Ahşap şeritleri sabitlemek için bir ayar braketi seti

6. Yan paneller elektrikli, kesici şaft asansörü ve alt elektrikle eşzamanlı olarak hareket ettirin

7. Kesme Motoru: 45kW AC Motor + İnverter

H. Basit bobin kayma makinesi için ayrı hurda sarıcı

Ana Bileşenler: Kaynaklı çelik plaka yapısı, kılavuz silindirler

Çift taraflı hurda sarıcı, teleskopik mekanizma, otomatik deşarj, AC motor + inverter sürücüsü

Ben. Basit bobin çizme hattı için döngü çukuru ve köprü

Ana Çerçeve: Kaynaklı Çelik Plaka Yapısı

Hidrolik Sürücü: Hidrolik Silindir Kontrolleri Köprü Asansörü ve Alt: Ca-φ80mm (1 set)

J. Basit bobin kayma makinesi için plaka germe istasyonu

Ana yapı: çelik plaka, ayrılık silindir, PU kauçuk

Germe ped: yün kaplı

Roller: φ500mm, PU lastik kaplamalı

Hidrolik Sürücü: Plakanın yükseltilmesini ve indirilmesini kontrol eder; Hidrolik Silindir: FA-φ100mm (2 set)

K. Basit bobin kayma hattı için hidrolik coiler, hidrolik ejektör

Ana bileşenler: kaynaklı çelik yapı, dört çelik plaka, kama şeklindeki sürgülü taban, mandrel, yan plakalar, rulmanlar, yatak blokları, itme-pull hidrolik silindir, şanzıman redüktör, hidrolik ejektör, pnömatik fren, vb.

Çözme Çap aralığı: φ480mm ila φ508mm × 850mm

Push-Pull Hidrolik Silindir: FA-φ150mm

Maksimum yük kapasitesi: 10 ton

75kW AC Motor + İnverter

Ø80mm Pres kolu, hidrolik olarak kaldırılabilir

l. Basit bobin kayma makinesi için hidrolik destek kolu

Amaç: Ana birleştirici kolunu destekler ve birleştiricinin dönme atalığını arttırır.

Tek kollu yapı, hidrolik olarak kaldırılabilir

Sarma sırasında, destek kolu birleştirici kolunu desteklemek için yukarı doğru kaldırır; Boşaltma sırasında destek kolu aşağı doğru kaldırılır.

M. Basit bobin kayma hattı için hidrolik boşaltma arabası

1) Ana bileşenler: kaynaklı çelik yapı, seyahat tekerlekleri, dört kılavuz sütun, tahrik mili vb.

2) Maksimum yük kapasitesi: 10 ton, 1.1kW sikloidal pink çark motoru, seyahat hızı: 6 m/dk.

3) Hidrolik Sürücü: Maksimum 500 mm strok ile bobinleri 10 tona kadar kaldırabilir. Hidrolik silindir: FA-φ125mm, bir set.

Basit bobin kayma makinesi için n.drolik sistem

Ana bileşenler: 300 kg kaynaklı çelik plaka yağ tankı, çeşitli hidrolik valfler ve yağ devre kartları.

Hidrolik tahrik gücü: E-Serisi 11 kW motor, 30 mL yer değiştirme, normal basınç: 70 kg/cm², maksimum basınç: 140 kg/cm².

O. Basit bobin kayma hattı için elektrik kontrol sistemi

1) Bir ana kontrol konsolu ve iki yardımcı kontrol dolabı bobin yüklemesini ve boşaltılmayı kolaylaştırır.

2) Güç kaynağı: üç fazlı 380V ±%10, 50Hz ± 1Hz

3) Ana Bileşenler ve Uygulamalar: Tüm hat, bir ana kontrol konsolu, dezavantaj için yardımcı kontrol konsolu, geri çekici için yardımcı kontrol konsolu ve bir elektrik kontrol kabini oluşur. Tüm basit bobin kayma hattı merkezi kontrolü kullanır. Ana kontrol konsolu dijital ekran, yüksek ve düşük hızlı ayar, manuel besleme, sürekli kayma ve arıza alarmı işlevlerine sahiptir. Tüm bileşenler içe aktarılır veya tanınmış yerli markalardan. Bir dokunmatik ekran kontrol sistemi, hız ve diğer parametrelerin ayarlanmasını ve ayarlanmasını kolaylaştırır. Manuel, bağımsız ve otomatik modlar arasında kolayca geçiş yapabilir ve tümünün güvenli ve verimli çalışmasını sağlamak için her bir bileşenin çalışma durumunu istediğiniz zaman izleyebilir.Basit bobin kayma hattı.
