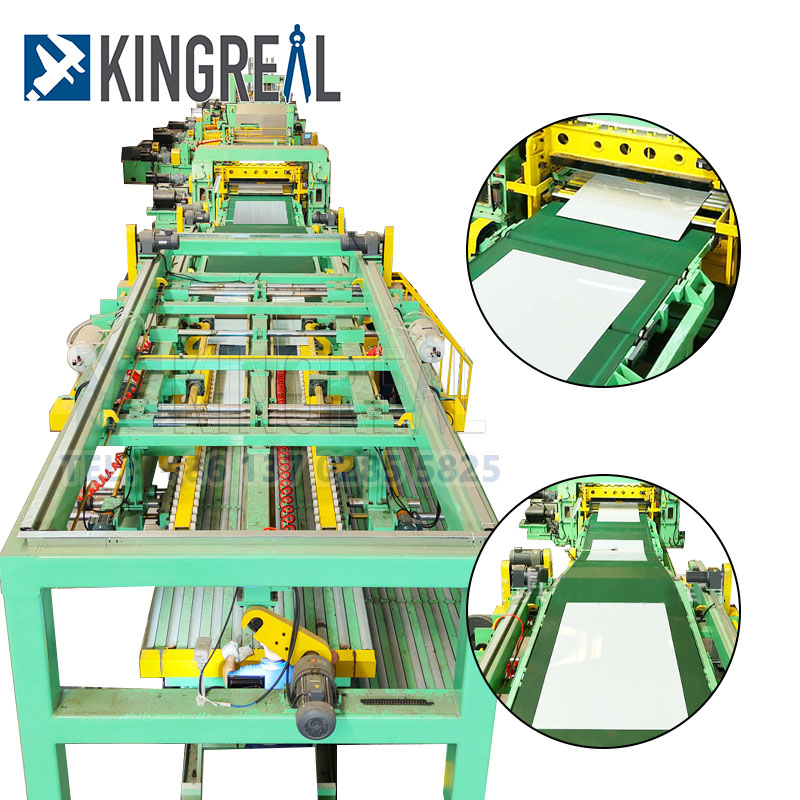

A boy kesme makinesi için çelikmetal kangalları açma, tesviye, ebatlama, kesme gibi işlemlerden geçirerek istenilen boylarda düz levhalar haline getirip istiflemeye yarayan makinedir. Boy kesme hattı, soğuk haddelenmiş ve sıcak haddelenmiş karbon çeliği, silikon çeliği, teneke levha, paslanmaz çelik ve çeşitli kaplamalı metal malzemelerin işlenmesi için uygundur. Boy kesme makineleri, işlenen malzemenin kalınlığına ve malzeme türüne ve ayrıca müşterinin üretim verimliliği gereksinimlerine bağlı olarak çeşitli tiplerde mevcuttur. Bu makale, çelik boy kesme hattının her yönüne ilişkin ayrıntılı bir genel bakış sunarak kapsamlı bir rehberlik sağlayacaktır.
Bir çelik boy kesme makinesi esas olarak aşağıdaki bileşenlerden oluşur:
Boy kesme hattı için yükleme arabası: Ruloyu açıcıya taşır.
Boy kesme makinesi için açıcı: Bobini çözerek sonraki işlemlere hazırlar.
Çelik boy kesme hattı için tesviye: Kesme gereksinimlerini karşılamak için sacın düzlüğünü sağlar.
Boy kesme makinesi için besleyici: Düzleştirilen sacı kesme makinesine taşır.

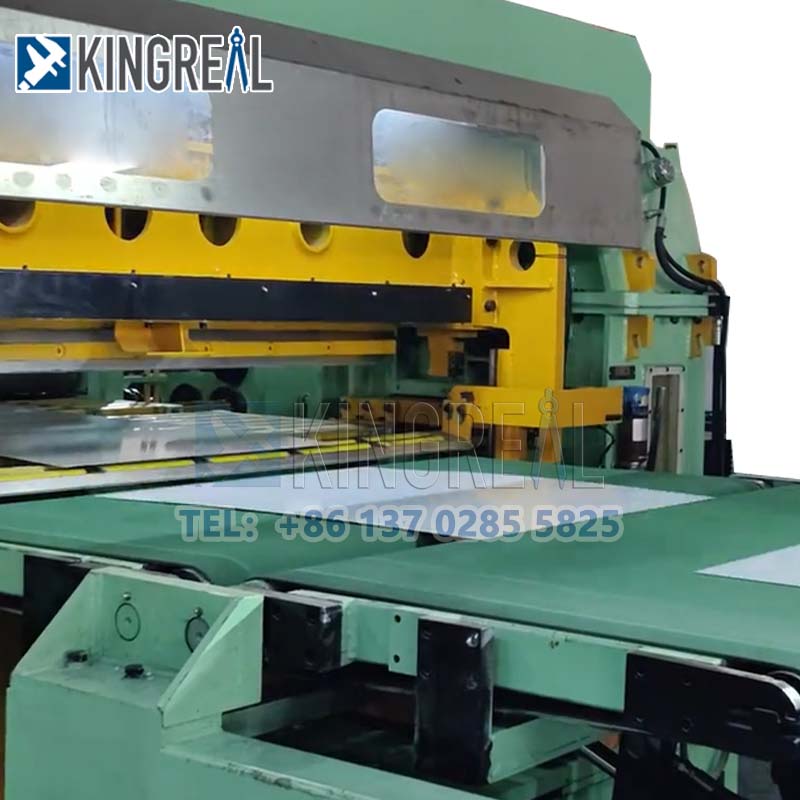

Çelik boy kesme hattı için kesme makinesi: Sacın istenilen uzunlukta kesilmesiyle kesme işlemini gerçekleştirir.
Çelik boy kesme makinesi için konveyör: Kesilmiş sacı istifleme makinesine taşır. İstifleme cihazları, kolay işleme için kesilmiş sayfaları düzgün bir şekilde istifler.
Bu cihazlar tipik olarak mekanik, elektrik ve hidrolik sistemleri entegre ederek basit ve güvenilir çalışmanın yanı sıra yüksek performans ve otomasyon sunar. Çelik boy kesme hatları, yüksek boy kesme doğruluğu ve levha düzlüğü standartlarına ulaşarak düzgün istifleme sağlar.
1. Malzeme Türüne Göre Sınıflandırma
Karbon ve düşük alaşımlı çelik gibi demirli metaller için kesme kalınlığı tipik olarak 0,5 ila 25 mm arasında değişir. Yüksek mukavemetli kesme takımları ve tesviye cihazlarıyla donatılan bu makineler öncelikle çelik yapı inşaatı, otomotiv şasileri ve makine imalatı gibi alanlarda kullanılmaktadır.
Paslanmaz çelik boy kesme makinesi:
Paslanmaz çelik yüzeyde oksidasyonu önlemek için aşınmaya dayanıklı aletler (karbür gibi) ve çizilmeye dayanıklı konveyör bantları kullanarak ±0,1 mm'lik bir kesme doğruluğu elde ederler. Mutfak eşyaları, tıbbi cihazlar ve kimyasal ekipmanlar gibi yüksek yüzey kalitesi gerektiren uygulamalar için uygundurlar.
Demir dışı metallerin boy kesme hattı:
Bu boy kesme makineleri, belirli müşteri ihtiyaçlarını karşılamak için alüminyum, bakır ve diğer malzemelerden oluşan bobinleri kesmek için kullanılabilir. Bu boy kesme makineleri tipik olarak anti-statik cihazlar ve esnek taşıma sistemleriyle donatılmıştır. Havacılık ve uzay alanındaki uygulamalar, elektronik bileşenler ve lityum pil elektrotlarının ve yüksek frekanslı devre kartlarının işlenmesi için uygundurlar.
 |
 |
 |
2. Otomasyon Düzeyine Göre Sınıflandırma
Boy hattına göre manuel çelik kesim:
Manuel yükleme ve konumlandırma, mekanik kesme ve düşük verimlilik (≤20 döngü/dakika) kullanın. Küçük partiler halinde, çok spesifikasyonlu özel işlemler için uygundurlar ve genellikle küçük imalat fabrikalarında ve tamir atölyelerinde bulunurlar.
Yarı otomatik çelik boy kesme hattı:
Basit bir PLC kontrol sistemi ile donatılmış otomatik açma ve tesviye, manuel konumlandırma ve kesme, 30-50 devir/dakika verimlilik sunar ve küçük ve orta ölçekli sac imalat tesisleri için uygundur.
Tam otomatik çelik boy kesme makinesi:
Tüm süreç (bobin açma, tesviye, boyutlandırma, kesme ve istifleme) tamamen otomatikleştirilmiştir. Bir CNC sistemi (Siemens S7-300 gibi) kullanarak, ±0,3 mm konumlandırma doğruluğu ile 80 döngü/dakikaya kadar verimlilik elde edebilirler. Otomotiv OEM'lerinde, ev aletleri panel üretim hatlarında ve büyük çelik yapı tesislerinde yaygın olarak kullanılmaktadırlar.
3. İşleme Doğruluğuna Göre Sınıflandırma
Sıradan hassas çelik boy kesme makinesi:
Kesme toleransı ±0,5 mm/m, düzlük ≤3 mm/m olup, bina panelleri ve genel yapısal parçalar için uygundur.
Boy hattına göre kesilmiş yüksek hassasiyetli çelik:
Kesme toleransı ±0,1 mm/m, düzlük ≤1 mm/m'dir. Bu çelik boy kesme makineleri tipik olarak otomotiv kapakları ve hassas alet muhafazaları için uygun bir servo besleme sistemi ve lazer konumlandırma ile donatılmıştır.
Ultra hassas çelik boy kesme hattı:
Kesme toleransı ≤±0,05 mm/m'dir. Bu hatlar, havacılık panelleri ve mikroelektronik alt tabakalar için uygun olan hava yataklı taşıma ve CNC hidrolik kesmeyi kullanır.
4. Kesme Yöntemine Göre Sınıflandırma
Uçlu kesme makinesinin boyuna kesilmesi:
Son derece güvenilir mekanik özellikler ile olgun ve istikrarlı bir elektrik kontrol sistemi kullanan bu kesicili boy kesme makineleri, metal levhaların yüksek verimlilikte, yüksek kalitede kesilmesini sağlar. Tüm hattın sürekli, hızlı ve tesviye edilmesine ve yüksek boy kesme doğruluğuna sahiptirler.
Boy çizgisine göre döner kesme kesimi:
Boy kesme makinesi, kesme işlemi için yüksek hızda dönerek kesme duraklarının neden olduğu izleri ortadan kaldırır. Bu döner kesme boy kesme makineleri, yüksek yüzey kalitesi gerektiren kesme işlemleri için uygundur.
Boy kesme makinesine göre salıncak kesme:
Özel şekilli sacların yüksek hassasiyette kesilmesini sağlamak için aletleri kolayca değiştirin ve hassas dönüş açılarını birleştirin. 0-30° dönüş aralığıyla dikdörtgen, trapez ve paralelkenar şekilli sac üretimine uygundur.
Boy çizgisine göre sabit kesme kesimi:
Sabit kesme boyuna kesme makinesi, kesme doğruluğunu sağlamak için önceden ayarlanmış bir uzunlukta beslemeyi durdurur. Bu nedenle diğer tip çelik boy kesme makinalarına göre bu tip makinaların üretim hızı daha yavaştır.
 |
 |
 |
Seçerkenboy kesme makinesi için çelikaşağıdaki parametrelere odaklanmanız önerilir:
-Boy kesme hattı için hız uyumluluğu: Boy kesme makinesi çevrimi, üretim verimliliğini sağlamak için yukarı yöndeki çözme hızına uygun olmalıdır.
-Çelik boy kesme hattı için takım uyumluluğu: Bıçak malzemesi HRC58-62 standartlarını karşılamalı, Cr12MoV veya DC53 tercih edilmelidir.
-Boy kesme makinesi için kontrol sistemi: MES sistemiyle kusursuz entegrasyon sağlamak için MODBUS-TCP'yi destekleyen bir PLC sistemi önerilir.
-Boy kesme hattı için güvenlik: Çift sütunlu ışık bariyeri IP67 derecesini karşılamalı ve güvenli çalışmayı sağlamak için acil durdurma yanıt süresi 0,1 saniyeden az olmalıdır.
-Boy kesme makinesi için özelleştirme yetenekleri: Yüksek kaliteli tedarikçiler, farklı müşteri ihtiyaçlarını karşılamak için özelleştirilmiş rulo çapları (Ø80-160mm arasında değişen) sağlayabilmelidir.
Tam yaşam döngüsü yönetimi sırasında aşağıdaki hususlar vurgulanmalıdır:boy hattına göre çelik kesim:
-Boy kesme makinesinin haftalık muayenesi: Hidrolik sistem basıncını (14-16 MPa'da tutulur) ve şanzıman yağ seviyesini (gözetleme camı 2/3 işaretinde olmalıdır) düzenli olarak kontrol edin.
-Boy kesme hattı için üç ayda bir bakım: İş merdanesi yataklarındaki gresi değiştirin; NLGI#2 lityum bazlı gres önerilir.
-Boy kesme makinesi için yıllık muayenede öne çıkan noktalar: Tesviye silindiri eşeksenliliği 0,02 mm'den daha düşük olacak şekilde düzeltilmelidir ve servo motor kodlayıcı kalibre edilmelidir.
-Çelik boy kesme hattı için akıllı izleme: Ekipmanın güvenli çalışmasını sağlamak için titreşim sensörleri takın ve anormal uyarı eşiklerini (örneğin hızlanma 0,5 g'yi aştığında alarm) ayarlayın.
