A basitçe uzunluk çizgisine göre kesinHammaddeleri müşteri ihtiyaçlarına göre yatay olarak kesmek ve sonraki şekillendirme süreçlerine hazırlamak için tasarlanmış çok önemli bir bobin işleme ekipmanıdır. Basit boy kesme hattıyla işlenen malzeme tipik olarak sac metal damgalama, bükme ve gererek şekillendirme gibi tek bir şekillendirme işlemi için kullanılır. Basit boy kesme hatları, az yer kaplamaları ve ince, hafif metal malzemelerin işlenmesine uygunlukları nedeniyle yaygın olarak tercih edilmektedir, bu da onları özellikle küçük ölçekli üretim veya sektörde yeni olanlar için uygun kılmaktadır.

Bu makale, değerli bir referans sağlamayı umarak basit bir boy kesme hattının temel konfigürasyonunu detaylandırmaktadır.

Basitçe Uzunluk Çizgisine Göre Kes açıklaması

Uzunluk çizgilerine göre basit kesimnispeten hafif metal malzemelerin işlenmesi için özel olarak tasarlanmıştır. Üretim hızları yavaştır ve makine gövdesinin sağlamlığının korunması nispeten kolaydır. Ayrıca, düşük kurulu kapasiteleri nedeniyle, boy kesme hatları nispeten küçük bir ayak izi kaplar ve bu da onları küçük partili üretim için ideal kılar. Ancak sac genişlikleri, malzeme kalınlıkları ve rulo ağırlıkları arttıkça artan üretim hızı, güvenlik marjlarında önemli bir artış gerektirmekte ve bu da basitleştirilmiş tasarım açısından zorluklar yaratmaktadır.

Ayrıca, basit boy kesme hatlarının besleme ve kesim sonrası istifleme sistemleri özel ihtiyaçlara göre değişiklik gösterir ve bu da farklı konfigürasyonlara ve standardizasyon zorluklarına neden olur. Bu nedenle, çeşitli ilgili ekipmanların kombinasyonunu anlamak, basit bir boy kesme hattı konfigürasyonunda uzmanlaşmanın anahtarlarından biridir.

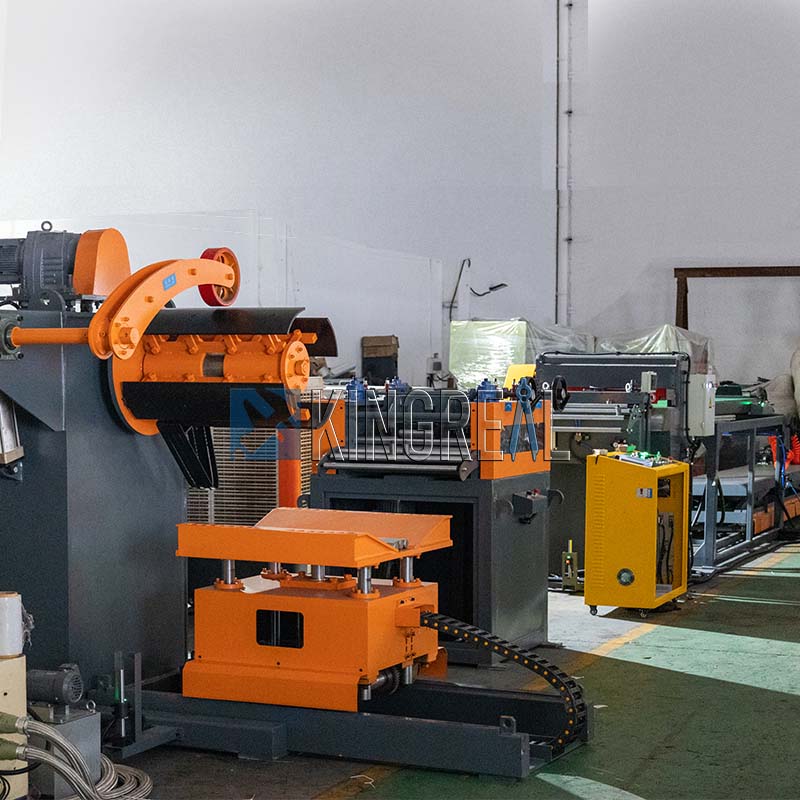

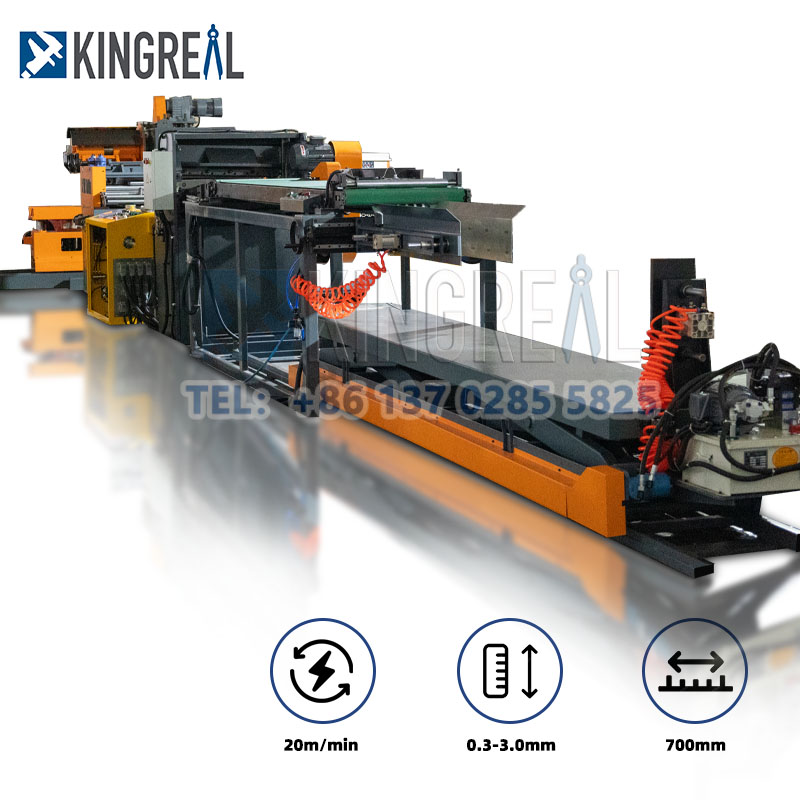

Basit bir boy kesme hattı esas olarak bağımsız açıcı, düzleştirici, CNC servo silindir besleyici ve boy kesme makinesinden oluşur. Basit boy kesme hattının yükleme, rulo açma, düzleştirme, besleme ve kesme işlemlerinin tamamı otomatikleştirilmiştir. Bu tür basit boy kesme çizgisini daha iyi anlamanıza yardımcı olmak için, KINGREAL STEEL SLITTER mühendisleri tarafından tasarlanıp geliştirilen basit boy kesme çizgisi YouTube'da yayınlandı. İçeriği hızlı bir şekilde görüntüleyebilirsiniz.

Basit Boy Kesme Hattının Temel Konfigürasyonu

Malzemelerin ilk üretimi sırasında,basitçe uzunluk çizgisine göre kesinilgili üretim hattının temel işlevlerini koruyacak şekilde tasarlanmıştır. Özellikle basit boy kesme hatları için farklı kombinasyonlar, farklı üretim ihtiyaçlarını karşılayabilir. Bu nedenle müşterinin özel ihtiyaçlarını anlamak, optimum makine konfigürasyonunu geliştirmenin temelidir.

●Kolayca boy kesme hattı için malzeme yükleme ve kılavuz sistemi

Bir malzemenin malzeme yükleme ve yönlendirme sisteminin tasarımıboy çizgisine göre basit kesimaynı zamanda müşterinin malzeme özelliklerine de bağlıdır. Genel olarak, basit boy kesme hattının malzeme yükleme sistemi, bölünmüş ünite ekipmanının veya ikisi bir arada ekipmanın (GO, ML, CL, TGL, vb.) bir kombinasyonu olabilir. Malzeme taşıma bölümünü seçerken, uygun güç konfigürasyonunun ve yardımcı destek ihtiyacının sağlanması için malzeme genişliği, iç ve dış çaplar, malzeme kalınlığı, malzeme tutma yöntemi ve yük kapasitesi gibi faktörler dikkate alınmalıdır.

Düzeltme bölümü için tasarım, malzeme kalınlığına göre uygun düzeltme tekerleği boyutunu ve yerleşimini seçmeli, aynı zamanda üretim hızına göre düzeltme makinesi gücünü de belirlemelidir. Müşterinin düzlük gereksinimleri aynı zamanda düzeltme tekerleklerinin sayısını, düzenini ve tahrik yöntemini de etkileyecektir. Uluslararası pazara hizmet veren basit bir boy kesme hattı üreticisi olarak KINGREAL STEEL SLITTER mühendisleri, basit boy kesme hattı için merkez malzeme tutucuyu ve düzeltme değişken hız kontrol cihazını tasarlarken uluslararası pazarın güvenliğe verdiği önemi tamamen göz önünde bulundurdu.

Basit boy kesme hattının besleme bölümü tamamen müşterinin boy kesme gereksinimlerine ve sac malzeme verimliliğine göre seçilir. Güç kaynağına bağlı olarak besleme bölümü AC değişken hız kontrolü, DC motor kontrolü veya servo motor kontrolü ile yapılandırılabilir. Düşük malzeme kalitesine ve büyük boy kesme toleranslarına sahip inşaat çapraz kesme uygulamaları için, doğrudan boy kesme için bir düzeltme güç kaynağı, bir frekans dönüştürücü ve bir uzunluk kodlayıcıdan oluşan bir devre kullanılabilir. Daha düşük üretim gereksinimlerine sahip daha kalın ve daha güçlü malzemeler için bir DC motor ve uzunluk enkoderinin kombinasyonu da iyi bir seçenektir. Yüksek hız, yüksek üretim kapasitesi ve yüksek derecede otomasyon gerektiren malzemeler için servo bazlı boy kesme sistemi tavsiye edilir.

● Basitçe boy çizgisine göre kesmek için kesme bölümü

Basit bir boy kesme hattının kesme bölümü, basit boy kesme hattının yerleşik kafa makası, mekanik (hidrolik) makaslar ve pnömatik kavramalı yüksek hızlı makaslar (veya hidrolik yüksek hızlı makaslar) dahil olmak üzere temel olarak çeşitli tiplere ayrılmıştır. Düşük üretim gereksinimlerine sahip basit boy kesme hatları için kafa kesme doğrudan kullanılabilir. Geniş malzeme genişliklerine ve geniş kalınlık aralığına sahip, alçak ila orta uçlu metal boy kesme hatları için mekanik makaslar veya hidrolik makaslar daha uygundur. Daha yüksek kesme gereksinimlerine ve belirli bir hız gereksinimine sahip uygulamalar için, pnömatik kavramalı yüksek hızlı makaslar veya hidrolik yüksek hızlı makaslar dikkate alınmalıdır.

●Basit boy kesme hattı için ürün toplama yöntemi

Ürün toplama yöntemibasitçeboy çizgisine göre kesmemüşterinin söz konusu hat türü için özel ihtiyaçlarına bağlıdır. Toplama yöntemleri genel olarak manuel toplama, basit kaldırmalı toplama ve otomatik paletleme olarak kategorize edilebilir. Daha ince malzemeli, daha kısa kesme uzunluklu ve daha düşük üretim hacimli şirket içi ekipmanlar için manuel toplama ve paletleme yaygın seçeneklerdir. Basit boy kesme hatları için, kesme uzunluğu 600 mm'yi aşarsa ve manuel kavrama aralığını aşarsa, kaldırma için bir forklift düşünülebilir. Genişlik ve uzunluk bakımından geniş çeşitlilik gösteren malzemeleri işlemesi gereken yüksek hacimli üretim veya malzeme tedarikçileri için otomatik paletleme en uygun seçimdir.

basitlikuzunluk çizgisine göre kessEsneklikleri, kompakt kaplama alanları ve yüksek derecede otomasyonları nedeniyle birçok küçük ve orta ölçekli işletme ve sektöre yeni girenler için ideal bir seçimdir. Basit boy kesme hatları, her bir bileşeni rasyonel bir şekilde yapılandırarak, çeşitli malzemelerin işleme ihtiyaçlarını karşılayabilir ve üretim verimliliğini artırabilir. Ayrıca, müşteri ihtiyaçlarının derinlemesine anlaşılması, üreticilerin daha hassas, basit boy kesme hattı çözümleri sunmasına yardımcı olacak ve rekabetçi pazarda kendine yer edinecektir.

KINGREAL STEEL SLITTER, bu makalenin basit bir boy kesme hattının temel konfigürasyonunu anlamanıza yardımcı olacağını umuyor. Başka sorularınız veya sorularınız varsa, daha fazla tartışma için lütfen KINGREAL STEEL SLITTER ile iletişime geçin.
