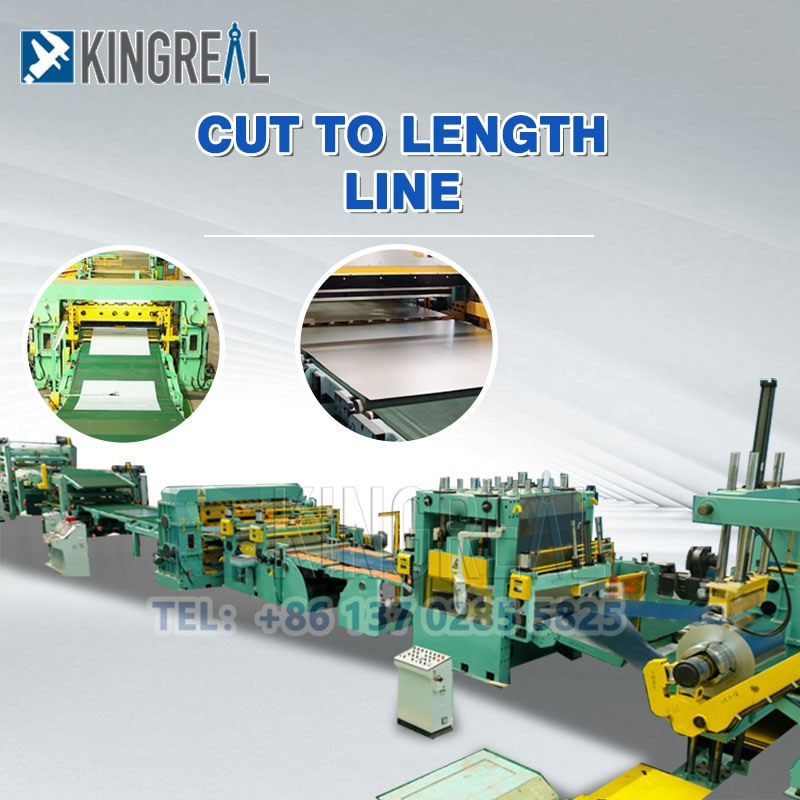

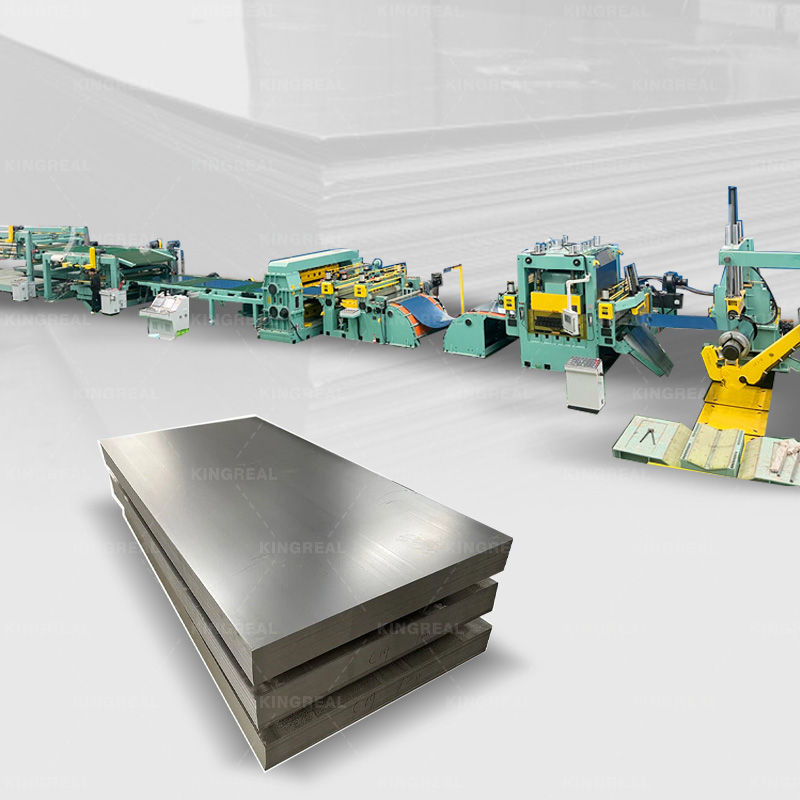

Tam Otomatik Boy Kesme Hattı

Tam Otomatik Boy Kesme Hattı Hakkında Video

Tam otomatik boy kesme çizgisi nedir?

KINGREAL tam otomatik boy kesme hattı, farklı malzeme bobinini gerekli tabakaya kesmek ve esas olarak açıcı, kelepçe düzleştirici, kesici, istifleyici vb.'den oluşan ve besleyici gibi yardımcı cihazlarla donatılmış profili istiflemek için tasarlanmıştır. yan kılavuz cihazı, geçiş cihazı, konveyör vb.

KINGREAL tarafından tasarlanan tam otomatik boy kesme hattının, operasyonlar arasında yalnızca gerekli üretim hızını ve belirtilen genişliği PLC dokunmatik ekranına girmesi yeterlidir ve ardından otomatik üretim başlayabilir.

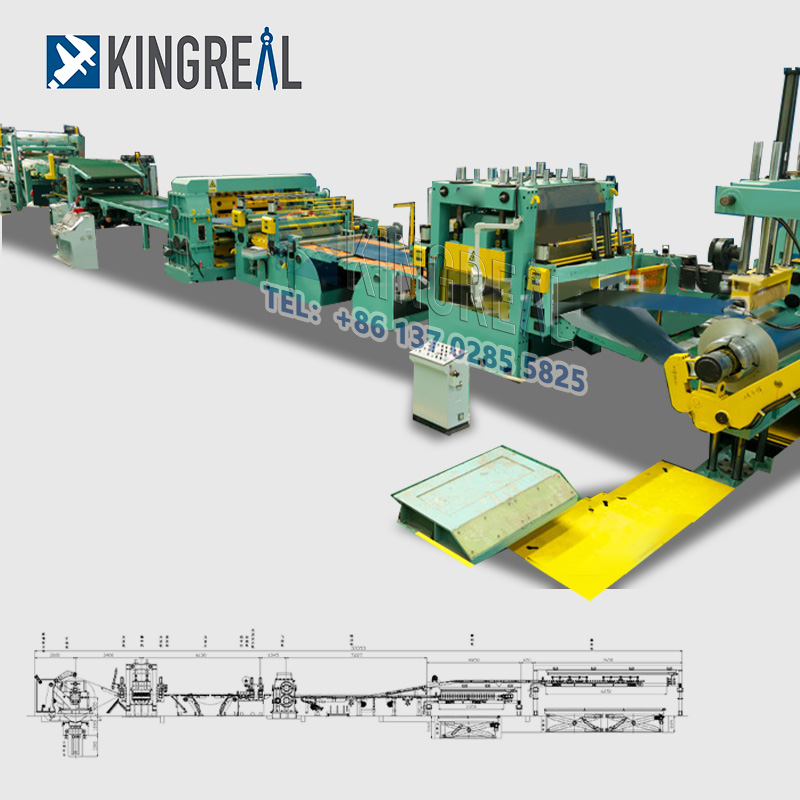

Tam otomatik boy kesme hattının iş akışı

Trolly Araba ile Açıcı --- Hidrolik Açıcı --- Straigntener --- Döngü Köprüsü --- Kodlama ve Ölçüm Cihazı (kuyruk plakası sıkıştırma ile) --- Kesme Makinası --- Konveyör --- Hidrolik Kaldırma Platformu --- İstifleyici üfleme cihazı ile --- Sepeti boşaltın

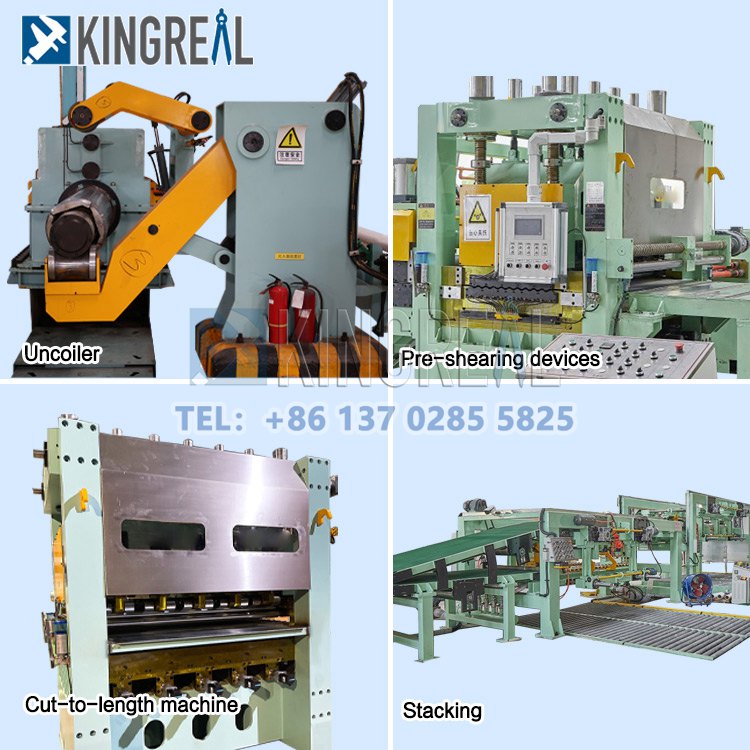

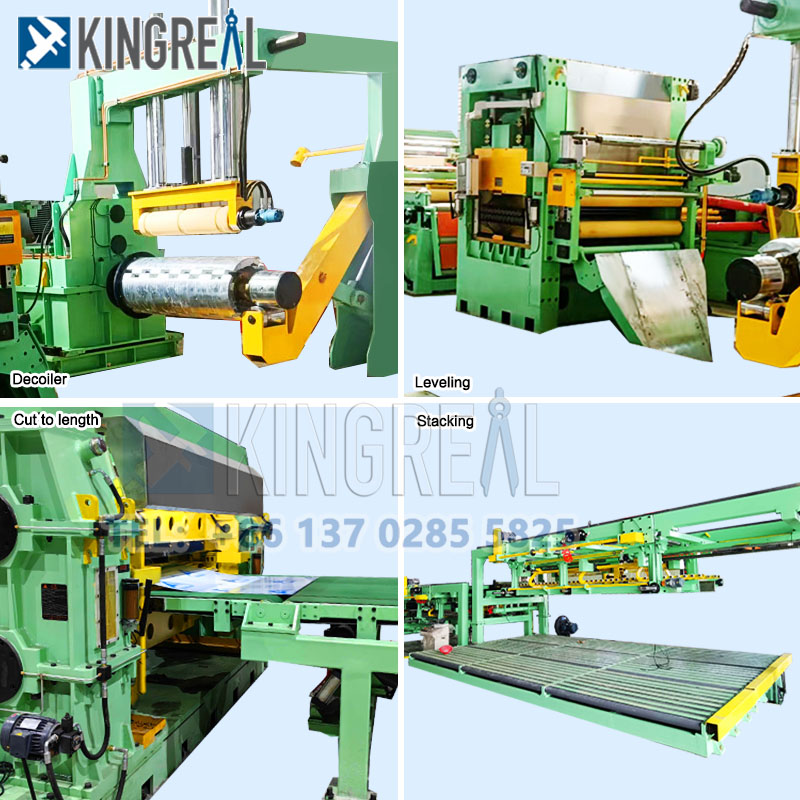

Tam Otomatik Boy Kesme Hattının Ana Bileşen Detayı

Hidrolik konsol açıcı

KINGREAL, bobinleri desteklemek için hidrolik konsol açıcıyı tasarlar ve kapasitesi 15 ton (maksimum) olan rulo açma işlemini gerçekleştirir.
Açıcıyı geri çekilebilir ve bobin iç çapına uygun hale getirmek için hidrolik silindirler kullanılır. Bir konsol kolu ile donatılmıştır.
10 0 N.m tork motoru, bobin çalışmasını ileri ve geri yönlerde çalıştırır ve ayrıca gerilimle çözülebilir.

Döngü

Boy kesme döngüsü, rulo açıcı ile dilme makinesi arasındaki hız tamponunu kontrol etmek için 2 çift göz kullanır. T gözleri PLC tarafından kontrol edilir.
Fonksiyon: Farklı hızları ortadan kaldırmak ve yanlış takip edilen sayfayı tekrar doğru yöne getirmek için kullanılır.
İlk başta paletler ve geçiş plakaları, kafanın geçmesini sağlamak için silindirler tarafından kaldırılır. Çalışırken geçiş plakası ve paletler aşağı doğru hareket eder ve plakalar çukurda depolanır.

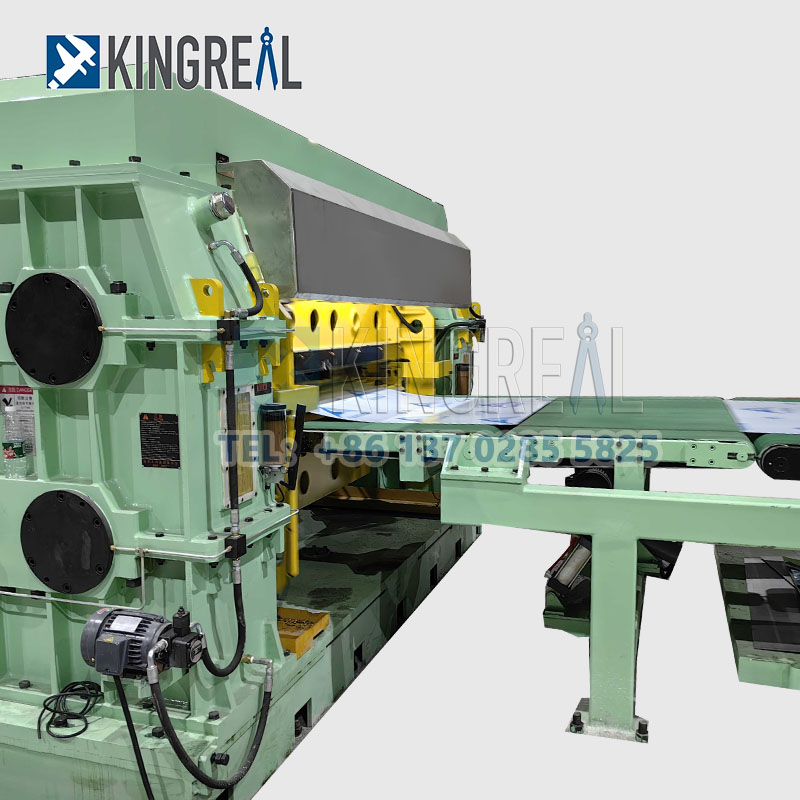

Yüksek hızlı kesme makinesi

Tam otomatik boy kesme hattı kesme modu: hidrolik yukarı ve aşağı kesme, besleyici doğrudan sinyalli otomatik kesme
Boşluk ayarlı tasarım kesme malzemelerinin kullanımı, ısıl işlem 2mm çelik levhayı güvenli bir şekilde kesebilir

Pnömatik istifleyici cihazı

Plakaların pnömatik istiflenmesi, PLC kontrollü kaldırma.nGenişlik ve uzunluğu ayarlamak için üç adet 0,75kw motor sürükleme.
Metal sacın sürtünmesini önlemek için adı geçen rüzgar cihazı trompetini yüksek basınçlı fanla eşleştirerek donatılmıştır.

Hidrolik sistem

Her hidrolik bileşenin kullanıldığından emin olun. Hidrolik sistemin çalışma basıncı 6.3-16Mpa'dır.

Tam Otomatik Boy Kesme Hattının Avantajı

Boy kesme kesme makinesinin özellikleri
- Tam otomatik üretim
- Yüksek derecede otomasyon;
-Basit ve güvenilir çalışma;
-Sabit uzunlukta yüksek doğruluk;
-Sac malzemenin yüksek düzlüğü
-Düzgün istifleme.

Boy Kesme Makinasının Referans Tarihi

SSS

Üretici misiniz?

KINGREAL Machinery profesyonel bir üretici ve tedarikçidir.
Yüksek hızlı bobin dilme hattı, bakır dilme makinesi, 200 m/dak bobin dilme makinesi, basit dilme makinesi, boy kesme hattı makinesi, boy kesme makinesi için uç kesme makinesi, bobin dahil olmak üzere bobin işleme ve takım tezgahı yapımında tam çözümler sunuyoruz. ctl makinesi.
Profesyonel bir ekibimiz ve zengin proje deneyimimiz var, size en iyi hizmeti sağlayabiliriz, bizimle iletişime geçmekten memnuniyet duyarız.

Firmanızı nasıl ziyaret edebilirsiniz?

Fabrikamız Guangdong Eyaleti, Foshan şehrinde bulunmaktadır. Yani şehrimize iki yol var.
Biri uçuşla, doğrudan Foshan veya Guangzhou Havaalanına. Bir diğeri ise trenle doğrudan Foshan veya Guangzhou istasyonuna gidiyor.
Sizi istasyondan veya havaalanından alacağız.

Nasıl sipariş verilir?

Makine nasıl kurulur?

Müşterilerimizin makine kurulum sorunlarını çözmelerine yardımcı olmak için KINGREAL, hem çevrimiçi hem de yerel kurulum hizmetlerini ÜCRETSİZ sağlayacaktır!
