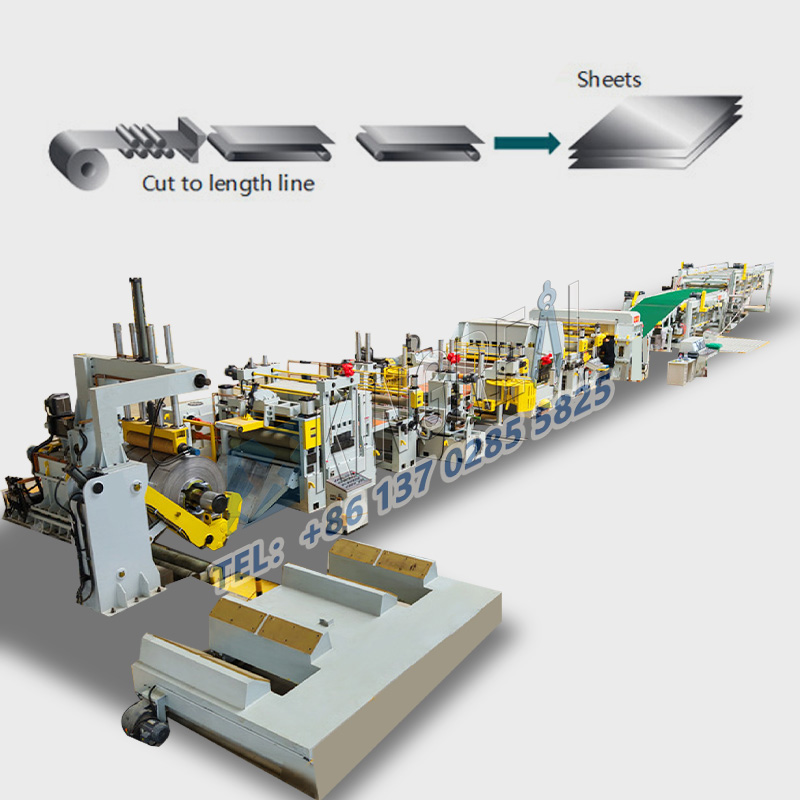

Boy Kesme Kesme Hattı Nedir? KINGREAL Sac Boy Kesme makinesi genellikle farklı malzeme ve kalınlıktaki ruloları müşteriler tarafından belirtilen genişliklere göre açmak, tesviye etmek ve kesmek için kullanılır. Yaygın bobin kalınlıkları 0,3-3 mm arasında değişmekte olup, farklı hammaddeler ve üretim gereksinimleri için farklı üretim tasarımları bulunmaktadır. Lütfen talebinizi KINGREAL'e göndermekten çekinmeyin!
KINGREAL, bobin işleme ekipmanı imalatı alanında faaliyet göstererek müşterilere tasarım, üretim ve satış konularında çeşitli hizmetler sunmaktadır. En farklı ürünler isedilme makineleri, kesme hatlarıVeDelme hatları. Bu makineler, metal levhaları farklı boyut ve şekillerde dilimlemek, kesmek veya delmek için yaygın olarak kullanılır.

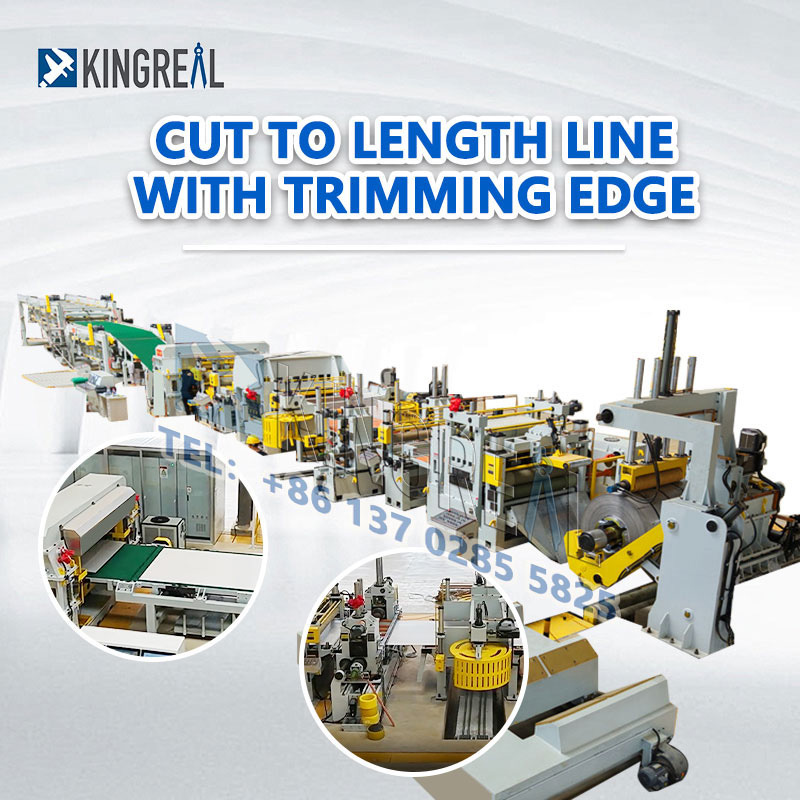

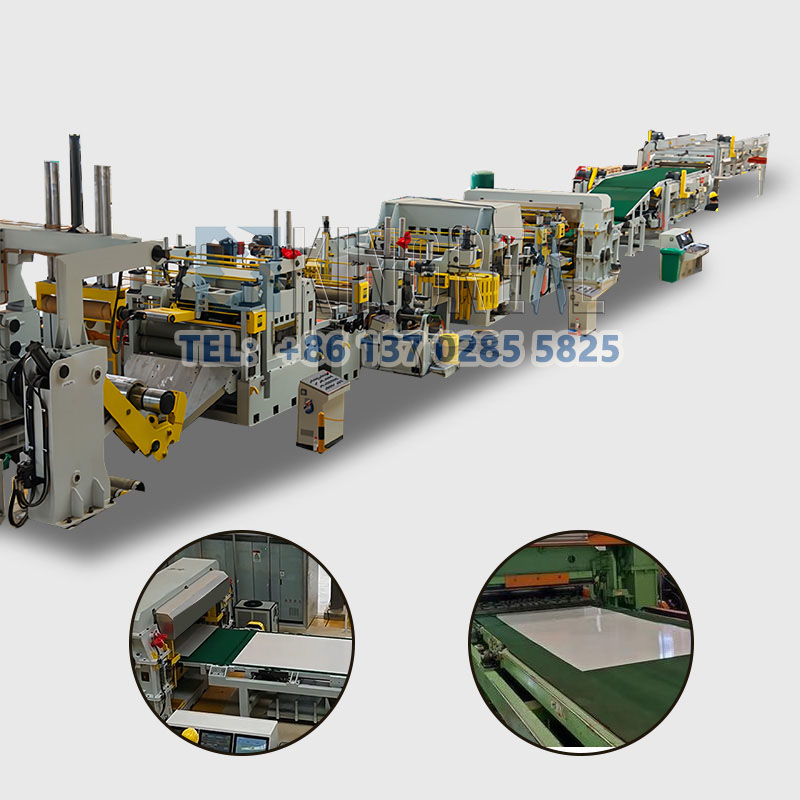

KINGREAL sac bobin kesme makinesi, metal bobinlerin açılması, tesviye edilmesi, beslenmesi, boydan boya kesilmesi, kırpılması ve istiflenmesi için kullanılır; uygulanabilir malzemeler arasında alüminyum bobin, paslanmaz çelik, soğuk haddelenmiş çelik, sıcak haddelenmiş çelik, PPGI, bakır şerit ve kesme hattının diyagonal doğruluğunun ≤0,50 mm olmasını ve maksimum hızın şu şekilde olmasını sağlayan diğer malzemeler80M/dak kadar yüksek.
Farklı rulo kalınlıkları, malzemeler ve kesme genişlikleri sac dilme makinesinin tasarımını doğrudan etkileyecektir. Bobinlerin ortak kalınlığı 0,3-3MM'dir ve ortak kesme uzunluğu 1200-1600MM'dir; bu, çoğu müşterinin üretim gereksinimlerinden biridir. Aynı zamanda KINGREAL, tasarımı müşterinin belirlediği üretim ihtiyaçlarına göre özelleştirebilir; ağır hizmet tipi tam otomatik özelleştirilmiş bobin dilme makinesini seçebilir veyaboy hattına göre kesilmiş kompakt bobin.
Üretim ve satışta 20 yılı aşkın tecrübesiyle KINGREAL, kesme hatlarını aşağıdaki gibi ülkelere başarıyla satmaktadır:Suudi Arabistan, Hindistan ve Rusya, optimum çözümler ve satış sonrası hizmet sunabilmektedir.Bizimle iletişime geçmekten memnuniyet duyarız.
(İndirmek için buraya tıklayabilirsiniz)
Bobin arabası → Açıcı → Sıkıştırmalı besleme silindiri beslemesi → Yüksek hassasiyetli dengeleme cihazı → Sabit uzunlukta kesme → Boşaltma masası / Otomatik istifleme masası
|
Bobin malzemesi |
Krom Çelik, Galvanizli Sac, Galvanizli Alüminyum Sac
|
|
Bobin Kalınlığı |
0.12-20mm
|
|
Bobin Genişliği |
≤1300mm
|
|
Bobin kimliği |
Φ508mm
|
|
Bobin dış çapı |
Φ1600mm
|
|
Maksimum Bobin Ağırlığı |
10.000 kg |
|
Besleme hassasiyeti |
Uzunluk 1000±0,3 mm, Çapraz 1000±0,5 mm |
|
Boy kesme hattı hızı |
0-80m/dak ayarlanabilir |
|
Pnömatik özellikler |
5 kg/cm² |
|
İstifleyici Boyutları |
Minimum genişlik 500 mm, Maksimum genişlik 1300 mm; Minimum uzunluk 1200 mm, maksimum |
|
Diğer Boyut |
Uzunluk: 5000 mm; Yükseklik: 20-400 mm
|
|
Besleme ve kesme hızı |
1m≤30m/dak veya ürün uzunluğuna bağlıdır
|
|
Makine yönü |
soldan sağa (Onaylanacak) |
|
Toplam kurulum gücü |
Yaklaşık 35KW
|
- Bobin Arabası Arabası
- Hidrolik Açıcı
- Giriş Rehberi
- Dört / altı yüksek tesviye makinesi
- Halka köprü
- Yan kılavuz makarası
- CNC servo beslemeli doğrultma makinası
- Ölçüm sistemi
- Kesme makinesi
- Konveyör masası
- Pnömatik boşaltma cihazı
- Hidrolik kaldırma tablası
- Arabanın istiflenmesi
- Hidrolik sistem
- Pnömatik sistem
- Elektrik sistemi PLC kontrolü
Fonksiyonu: Malzemeyi tesviye etmek ve sabit uzunlukta beslemek için kullanılır.
Ana yapı: tesviye silindiri, elektrikli parça, arka basınç silindiri tertibatı, besleme ve boşaltma destek koltuğu tertibatı.
Tesviye silindiri: Gcr15 Isıl İşlem çeliği söndürülür ve temperlenir ve ardından yüksek frekanslı işlemle işlenir. İki kez elektrokaplama ve silindirik taşlamadan sonra yüzey parlaktır ve iz bırakmaz ve sertlik HRC62 dereceye veya daha fazlasına ulaşır. Tesviye milinin çapı ø100mm'dir. Tesviye silindirini kaldırmak için sonsuz dişliyi manuel olarak ayarlayın.
Fonksiyonu: Sabit uzunluktaki malzemelerin kesilmesinde kullanılır.
Ana yapı: ana çerçeve, bıçak, pnömatik kavrama, elektrikli parça vb.
Ana çerçeve: Çerçevenin tamamı yüksek kaliteli karbon yapı çeliğinden kaynaklanmıştır ve kaynak sonrası tavlanmıştır.
Bıçak: Bıçak Cr12 malzemeden yapılmıştır, ısıl işlem sertliği HRC62 dereceye ulaşır ve dört taraflı kesici kenar değiştirilebilir.
Pnömatik kavrama yapısı: geleneksel mekanik frenleme yöntemini değiştirerek, düşük gürültü, uzun servis ömrü ve doğru.
Fonksiyonu: Malzeme taşınmasında kullanılır.
Ana yapı: çerçeve, hidrolik sistem, boşaltma haddeleme platformu vb.
Çerçeve: Sağlam ve sağlam olan karbon çeliğinden kaynaklanmıştır. Makas tipi tasarım, silindir gerilir ve kaldırılır.
Boşaltma için kaldırma platformu: Yağ motoru, malzeme boşaltma işlemini iletmek üzere tamburun dönmesini sağlamak için şanzıman dişlisini tahrik eder.

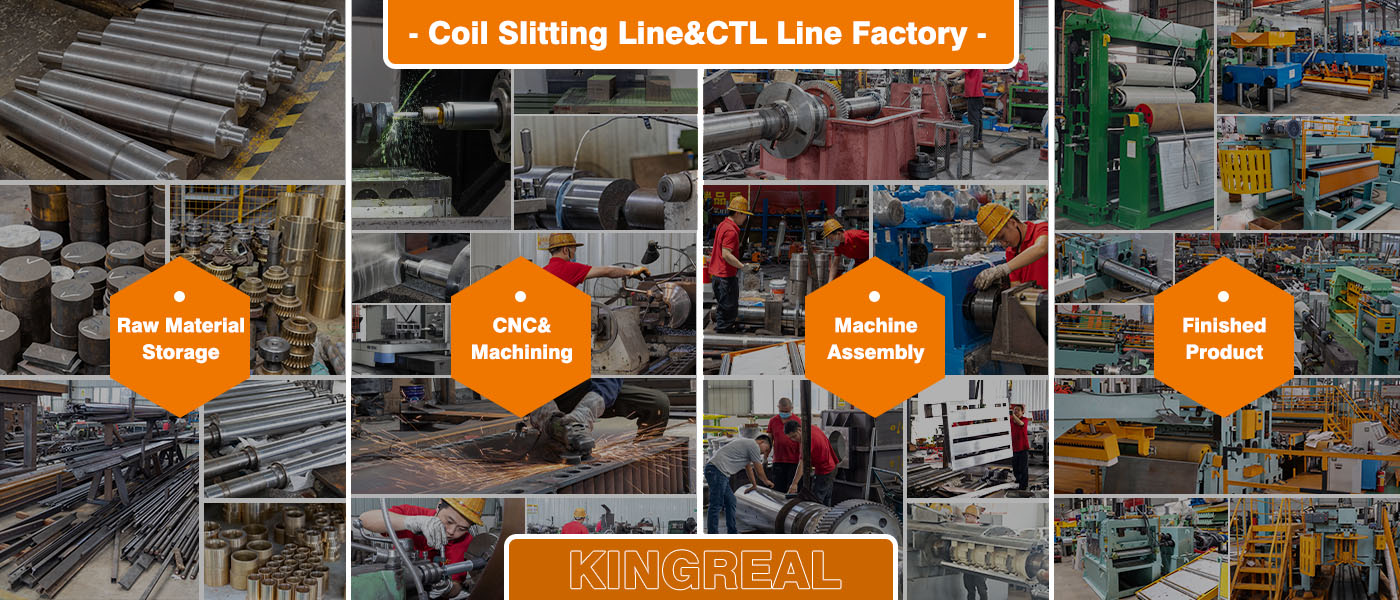

KINGREAL, her üretim adımının standartları ve gereksinimleri karşıladığından emin olmak için sıkı bir kalite kontrol süreci oluşturmuştur. Buna hammadde tedariki, üretim süreci, montaj, test vb. dahildir. Makinenin her parçasının kalite standartlarını karşıladığından emin olmak.
Ayrıca uluslararası CE sertifikası sertifikasını da geçti.
