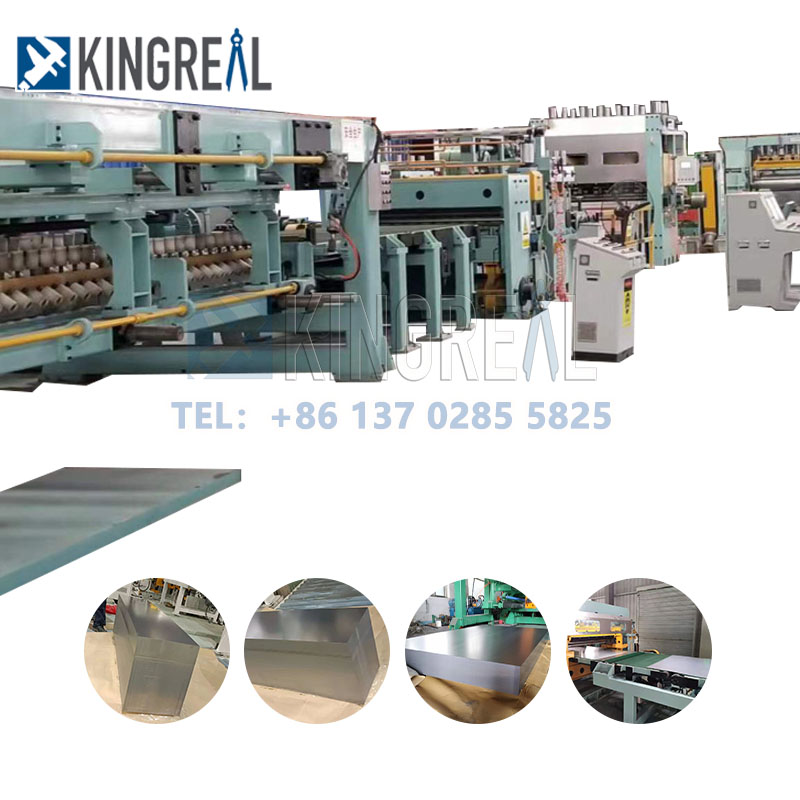

CR Bobin Boy Kesme Hattı, Boy Kesme Makinesi, 0,3-3 mm kalınlığındaki soğuk haddelenmiş malzeme bobinini belirtilen genişlikte sac ürüne boy kesmek ve otomatik istiflemek için tasarlanmıştır. KINGREAL SLITTER boy kesme hattı çözümü ayrıca paslanmaz çelik bobin, bakır bobin ve galvanizli çelik bobini de kesebilir, boy kesme kesme hattının üretim tasarımı farklı metal hammaddelerin özelliklerine göre özelleştirilmiştir.
|
KINGREAL SLITTER CR Bobin Boy Kesme Hattı, belirli bir uzunlukta sac elde etmek için, orijinal bobinden metal bobinleri açma, tesviye, boy kesme, kırpma ve istifleme gibi bir dizi işlem yoluyla işlemek için özel olarak tasarlanmış bir boy kesme hattıdır. Müşterilerimizin farklı üretim gereksinimlerini karşılar:
-Hammadde: Sıcak haddelenmiş çelik, soğuk haddelenmiş çelik, galvanizli çelik, boyalı çelik, yüksek mukavemetli çelik, paslanmaz çelik, alüminyum, bakır ve alaşımları; -Kalınlık aralığı: Işık ekipmanı: 0,3-3MM. Orta ekipman: 3-6MM Ağır ekipman: 6-20MM |
 |
Yükleme Arabası - Hidrolik Açıcı - Hidrolik Presleme ve Kılavuzlama - Yüksek Hassasiyetli Düzleştirici - Boy Kesme Makinesi - Otomatik İstifleyici - Elektrik Kontrol Sistemi - Hidrolik Sistem
KINGREAL SLITTER, 20 yılı aşkın üretim tecrübesine sahip, soğuk haddelenmiş boy kesme hatları tedarikçisi olarak, müşterilerine farklı üretim ihtiyaçlarını karşılamak için çeşitli tasarım çözümleri sunmaya kendini adamıştır.
Boy kesme hattı, metal bobinleri işlemek ve üretmek için müşterinin gereksinimlerine göre farklı bileşenleri birleştirme kapasitesine sahiptir ve her hattın, bileşenleri eşleştirmek için bobinlerin ham madde, kalınlık ve işleme ihtiyaçlarını dikkate alması gerekir. En yaygın isteğe bağlı kısım:
- Düzleştirici MakinasıHassas tesviye; kaba tesviye; çift seviyeleyiciler Boy kesme hattındaki Doğrultma Makinesi, metal plakaların, çubukların veya tüplerin haddeleme, kesme veya taşıma sırasında bükülmesi ve bükülmesi gibi şekil kusurlarını düzeltmek için kullanılan önemli bir cihazdır. Plaka, tutarlı kesme uzunluğu sağlamak, malzeme bükülmesinden kaynaklanan boyutlandırma hatalarını önlemek ve boy kesmeden önce malzemenin düz olmasını sağlamak için kesme makinesinden önce düzleştirilir, böylece kesme doğruluğu ve nihai ürün kalitesi artar. |
|
- Kırpma cihazıBoy kesme hattında düzeltme cihazı, levhanın kenar kalitesini iyileştirmek ve boyutsal doğruluk gereksinimlerini karşılamak amacıyla metal levhanın kenarından çapakları, düzensizlikleri veya fazla malzemeyi çıkarmak için kullanılan bir cihazdır. |
|
- Otomatik İstiflemeBoy kesme kesme hattında Otomatik İstifleme, kesilmiş metal levhaların otomatik ekipman aracılığıyla önceden belirlenmiş kurallara göre düzgün bir şekilde istiflenmesi ve çıkarılması işlemini ifade eder. Temel hedefi üretim verimliliğini artırmak, manuel müdahaleyi azaltmak ve istifleme kalitesini sağlamaktır. |
 |
| Hammadde |
GI, CR, CS |
| Sac kalınlığı |
0,3-4,0 mm |
| Sayfa genişliği |
500-2000mm |
| Bobinin dış çapı |
≤φ2200mm |
| Bobinin iç çapı |
508mm;610mm |
| Kesme Hızı |
0-60m/dak(ayarlanabilir) |
| Diş açma hızı |
0-15 m/dak |
| Güç |
380V/50Hz/3Faz |
| Toplam güç |
~200Kw |
Boy Kesme Hattı AçıcıBu aparatın yardımıyla yük taşıyan çelik bobin, gerilim çözme fonksiyonunu gerçekleştirmek için kelepçelenebilir ve açılabilir. Çerçeve gövdesi, makara, aktarma sistemi, pres malzeme sistemi, gergi sistemi, yağlama sistemi ve hidrolik sistem onu oluşturan parçalardır. Tahrik mekanizması: Kavrama mekanizması, malzemenin normal açılması ve pasif olarak boşaltılması sırasında güç ayrımını gerçekleştirir. Bobin açıcının mili, motor tarafından dönmek üzere itilir, böylece çelik bobinin açılması ve kafanın beslenmesi sağlanır. Yükselme ve daralma sistemi: Kama şeklindeki kaydırıcı ve mil üzerindeki kayar yuva, yükselen ve daralan silindirin sağladığı gerilim sayesinde yer değiştirme oluşturarak yükselmeyi gerçekleştirir. |
 |
Boy Kesme Makinası Yüksek Hassasiyetli Tesviye MakinasıYapısı ve amacı: Çelik levhaların eşit olmayan şekilde tesviye edilmesi kullanım amacıdır. Tesviye makinesi altı katmanlı bir silindir yapısı kullanır. En iyi tesviye etkisini elde etmek için her tesviye silindiri hassas tornalama, temperleme, krom kaplama ve taşlama işlemlerinden geçirilir. Üniversal bir bağlantıyla dağıtım dişli kutusu, tesviye silindirlerini bağımsız olarak çalıştırarak tek makinenin hem ileri hem de geri dönmesini sağlar.
|
 |
Boy Kesme Makinası1. Ünite ekipmanının ağırlığı: 600 tondan fazla, karmaşık yapı, üretim zorluğu, yüksek montaj hassasiyeti, yüksek düzeyde otomasyon kontrolü. Sıcak haddelenmiş çelik, soğuk haddelenmiş çelik, galvanizli çelik, boyalı çelik, yüksek mukavemetli çelik, paslanmaz çelik, alüminyum, bakır ve alaşımları; 3. Kesme bıçağı açıklığı: Güvenli ve stabil kesme sağlamak için minimum kesme bıçağı açıklığı 0,45 milimetredir. 4.Kesme süresi ve hassasiyeti: 50 mm kalınlıkta, 5 metre genişliğinde çelik levha için 3,6 saniyelik saf kesme süresinde yüksek hassasiyet, yüksek kaliteli kesme Ekipmanın teknik avantajları şunları içerir: Dengeli kesme sağlayan ve kesme kalitesini önemli ölçüde artıran son derece sert, düşük deformasyonlu çerçeve özellikleri. Bağımsız tahrikli aşırı dengeli salınımlı makaralı konveyör teknolojisi, çelik levhanın bükülme deformasyonunu azaltır ve kesme kalitesini artırır. Yapıyı basitleştirmek ve aşınan parçaların ömrünü uzatmak için ince yağlama yapısı, yağ sarayı conta koruması ve kendinden yağlamalı malzeme uygulaması. |
 |
|
- Kapsamlı proje üretim deneyimi (20 yıldan fazla) - Komple üretim çözümleri - Teknik ekip ve satış sonrası ekip -Yurtiçi ve yurtdışı sergiler |
 |
