Boy kesme hattının ilmeklenmesi, temel olarak besleme ve kesme hızları arasındaki uyumsuzluk sorununu çözer. KINGREAL STEEL SLITTER, boy kesme hatlarının deneyimli üreticisi ve tedarikçisidir. Makineleri çevrimiçi veya şahsen görmek için Çin'deki fabrikamızı ziyaret etmeye hoş geldiniz!

Boy Kesme Çizgisinin Döngülenmesi Hakkında Video

Döngü Boy Kesme Hattına Giriş

Döngülü boy kesme hattı, geniş formatlı metal bobinlerin otomatik olarak işlenmesi için tasarlanmıştır; hammadde bobinlerinden özelleştirilmiş metal levhalara kadar tek elden üretim elde etmek için bobin açma, tesviye ve kesme gibi temel işlemleri entegre eder. Döngü köprülü kesme hattı temel olarak besleme ve kesme arasındaki hız farkı problemini çözer. Hassas hız tamponlama ve senkronizasyon kontrolü sayesinde, döngülü boy kesme makinesinin uzunluk sabitleme işlemi daha kararlıdır ve kesme işlemi daha düzgündür; üretim kesintileri ve yetersiz hassasiyet gibi hız uyumsuzluğundan kaynaklanan geleneksel boy kesme hatlarının sorunlu noktalarını tamamen ortadan kaldırır. Bu nedenle, döngülü boy kesme makinesi, döngülü boy kesme hattının genel üretim verimliliğini önemli ölçüde artırır ve üretim sırasında aksama süresi kayıplarını etkili bir şekilde azaltır.

Döngü Boy Kesme Hattının Parametreleri

Hammaddeler: Galvanizli sac; Soğuk haddelenmiş sac; karbon çeliği

Sac Kalınlığı: 0,3-4,0 mm

Sac Genişliği: 500-2000mm

Hız: 0~60 m/dak

Boy Kesme Hattının Döngülenmesi için Tasarımda Dikkat Edilecek Hususlar

Döngülü boy kesme makinesi, bilimsel bir yapısal tasarım aracılığıyla besleme ve kesme aşamaları arasında hız senkronizasyonu ve tamponlama sağlayarak döngülü boy kesme hattının verimli çalışması için sağlam bir garanti sağlar ve her zaman kesme doğruluğunu sağlamaya ve sürekli üretim sağlamaya odaklanır. Masa tasarımı açısından, ilmekli boy kesme makinesi, yalnızca düzgün malzeme taşıma ve tamponlama sağlamakla kalmayıp aynı zamanda şerit yüzeyi ile masa yüzeyi arasındaki doğrudan sürtünmeyi etkili bir şekilde önleyen, geçiş yüzeyi kauçuk tekerlek yapısıyla birleştirilmiş dikey bir kaldırma yöntemini benimser, kaynaktan levha yüzeyindeki çizikler ve aşınmalar gibi sorunları ortadan kaldırır, işlenmiş metal levhanın pürüzsüz bir yüzeyini sağlar ve yüksek hassasiyetli işleme gereksinimlerini karşılar.

Besleme ve kesme arasında hassas senkronizasyon elde etmek için döngü boy kesme hattı, çelik şeridin döngü çukurundaki konumunu gerçek zamanlı olarak izlemek üzere üç çift yüksek hassasiyetli fotoelektrik sensörle donatılmıştır. Döngü köprüsünün kaldırma yüksekliğinin otomatik olarak ayarlanmasıyla çukurda yeterli malzeme muhafaza edilir. Döngülü boy kesme makinesinin kesme hızı arttığında, döngü köprüsü depolanan malzemeyi hızlı bir şekilde serbest bırakabilir, böylece döngülü boy kesme hattının yetersiz malzeme beslemesi nedeniyle durması önlenir. Besleme hızı çok hızlı olduğunda döngü köprüsü, malzeme birikimini ve sapmayı önlemek için fazla malzemeyi derhal depolayabilir ve döngü boy kesme makinesinin her işleminin sorunsuz bir şekilde bağlanabilmesini sağlar. Kısacası, döngülü boy kesme hattının tasarımı, döngülü boy kesme hattının farklı aşamaları arasındaki hız çakışmalarını hassas hız tamponlama ve konum kontrolü aracılığıyla çözer, döngülü boy kesme hattının uzunluk ayarını daha doğru ve kesme işlemini daha stabil hale getirir, döngülü boy kesme makinesinin genel çalışma verimliliğini ve ürün kalitesini temel olarak artırır.

●Döngü Boy Kesme Çizgi Tasarımının Anahtar Noktası 1) İlmek yapıcı derinliği İlmek yapıcı derinliği ne kadar büyük olursa, çukurda o kadar fazla malzeme depolanabilir ve ilmekli boy kesme makinesinin uyarlanabilecek kesme hızı da o kadar yüksek olur. Gerçek üretimde ilmekli boy kesme hattı, farklı özelliklerdeki metal şeritler için ilmek derinliğini esnek bir şekilde ayarlayabilir. Bu, yüksek hızlı kesme sırasında sürekli malzeme beslemesi sağlar ve yetersiz depolamadan kaynaklanan aksama sürelerini önler. Ayrıca düşük hızlı kesme sırasında malzeme tamponlama ihtiyaçlarını da karşılayarak esnek üretime olanak tanır ve farklı parti boyutlarına ve spesifikasyonlara uyum sağlar. 2）Çizilmeyi önleyen tasarım Döngü köprüsü, yüksek polimer aşınmaya dayanıklı bir astarla kaplanmıştır. Bu astar yumuşak ancak aşınmaya dayanıklıdır ve şerit ile masa yüzeyi arasındaki sürtünmeyi etkili bir şekilde azaltır. Eş zamanlı olarak geçiş bölümünde kauçuk kaplı bir kılavuz silindir tasarımı kullanılır. Kılavuz silindir yüzeyi yüksek kaliteli poliüretan malzeme ile kaplanmıştır, böylece düzgün malzeme aktarımı sağlanır ve kılavuz silindir ile şerit yüzeyi arasındaki sert temas önlenir. Bu, temel olarak yüzeydeki çizikleri ortadan kaldırarak döngülü boy kesme makinesi tarafından işlenen her tabakanın mükemmel yüzey kalitesini korumasını sağlar. 3）Konum algılama Döngülü boy kesme hattı, lüper yüksekliğindeki değişiklikleri gerçek zamanlı olarak izlemek için yüksek hassasiyetli sensörlerle (üç çift fotoelektrik sensörle birlikte çalışan) donatılmıştır. Tespit verileri, döngülü boy kesme makinesinin merkezi kontrol sistemine eşzamanlı olarak iletilir, böylece yukarı ve aşağı yöndeki ekipmanlar arasında otomatik hız eşleşmesi sağlanır ve kapalı döngü kontrolü oluşturulur. Döngü boy kesme hattının kesme hızı değiştiğinde, sensörler lüper yüksekliğindeki dalgalanmaları hızlı bir şekilde algılayabilir ve sistem, besleme ve kesme hızlarının senkronize kalmasını sağlamak için besleme hızını otomatik olarak ayarlayarak malzeme birikmesi, esneme veya yetersiz besleme gibi sorunlardan kaçınarak döngü boy kesme makinesinin daha sorunsuz ve verimli çalışmasını sağlar.

Döngü Boy Kesme Makinesinin Avantajları

1) Yüksek hızlı çalışma

Döngülü boy kesme hattı, 60 m/dak'da istikrarlı yüksek hızlı çalışma sağlayabilir. Döngü köprüsünün tampon ayarlama işleviyle birleştiğinde, döngülü boy kesme makinesi, hızı ayarlamak için sık sık durmayı gerektirmez ve sürekli yüksek hızlı kesme sağlar. Aynı zamanda döngüsel boy kesme hattı, süreç boyunca manuel çalışmayı azaltır. Operatörlerin yalnızca kesme uzunluğu, kalınlık ve hız gibi ilgili parametreleri kontrol panelinde önceden ayarlaması gerekir. Döngü boy kesme makinesinin çalışması sırasında ana sorumlulukları, ekipmanın çalışma durumunu izlemek ve acil durumları derhal ele almaktır.

2) Yüksek kesme doğruluğu

Döngülü boy kesme hattı, kesilecek sacın uzunluğunu doğru bir şekilde ölçebilen bir Servo NC boyutlandırma makinesiyle donatılmıştır. Servo motor sürücüsüyle birleştirildiğinde hızlı ve hassas kesim sağlar. Farklı kalınlıktaki metal levhalar için operatörler, insan-makine arayüzü aracılığıyla kesme bıçağı aralığını hızlı bir şekilde ayarlayarak çalışmayı rahat ve verimli hale getirebilir. Döngülü boy kesme makinesinde ayrıca, alternatif bıçak kullanımına olanak tanıyan, makasların ömrünü önemli ölçüde uzatan ve alet değiştirme maliyetlerini azaltarak ekonomik faydaları en üst düzeye çıkaran dört adet değiştirilebilir bıçak bulunur. Ayrıca, döngülü boy kesme hattı, aşağıdan yukarıya kesme yöntemini kullanarak kesme sırasında oluşan çapakların yukarıya doğru bakmasını sağlar, çapakların taşıma bandını çizmesini etkili bir şekilde önler ve döngü boy kesme makinesinin konveyörünü korur. Özellikle, üst ve alt kesme aralığı bir AC 0,75KW servo motor aracılığıyla ayarlanır ve bir boşluk hafıza fonksiyonuna sahiptir; bu, farklı metal levhalar için boşluk parametrelerinin, tekrarlanan ayarlamalara gerek kalmadan benzer metal levhaların daha sonra işlenmesi için sistemde saklanmasına olanak tanır.

3）Tam otomatik çalışma

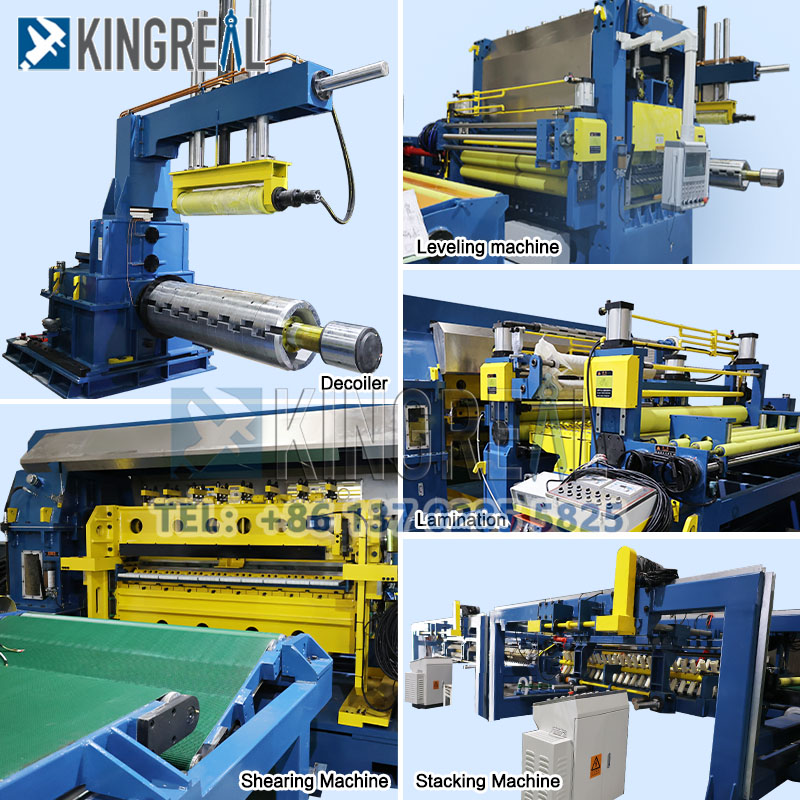

Döngülü boy kesme hattı, bobin açma, tesviye, NC uzunluk ayarı, hidrolik yüksek hızlı kesme ve malzeme toplama mekanizmalarını entegre eder. Tam otomatik bir üretim hattı oluşturan malzeme taşıma, tamponlama, yönlendirme, taşıma ve boşaltma cihazlarıyla desteklenir. Süreçler arasındaki bağlantıya hiçbir manuel müdahale gerekmediğinden gerçek anlamda tam otomatik operasyon sağlanır. Döngülü boy kesme makinesi, PLC merkezi kontrolünü kullanır ve istikrarlı ve güvenilir çalışma sağlayan Yaskawa gibi tanınmış marka elektrik kontrol sistemleriyle donatılmıştır. Üretim ihtiyaçlarına göre hammadde açma ve tesviyeden uzunluk ayarlama, kesme ve malzeme toplamaya kadar tüm süreci otomatik olarak tamamlayabilir.

Daha Özelleştirilmiş Boy Kesme Hatları

Çift tesviye makinesiyle donatılmış boy kesme hattı	Çift istifleyiciyle donatılmış boy kesme hattı	Laminasyon cihazıyla donatılmış boy kesme hattı

KINGREAL STEEL SLITTER, Hindistan, Endonezya, Rusya, Brezilya ve diğer ülkelerdeki müşterilere kapsamlı boy kesme hattı üretim çözümleri sunmaktadır. Fiyat teklifi için lütfen KINGREAL STEEL SLITTER ile iletişime geçin!
