Boy Kesme Makinesi, sacların bobinden saca kesilmesi, sacların düzleştirilmesi ve boy kesme işleminden sonra sacın boy kesme hattına istiflenmesi için kullanılır. Standart boy kesme hattı açıcı, tesviye makinesi, besleme, kesme ünitesi ve istifleme ünitesinden oluşur.
Metal Boy Kesme Makinesi Hakkında Video
Boy Kesme Makinesinin Açıklaması
KINGREAL ÇELİK DEĞİŞTİRİCİ metalboy kesme makinesiDaha ileri metal işleme için farklı kalınlıktaki metal bobinleri belirli genişlikte levhalar halinde kesmek için tasarım.
Boy kesme hattı genellikle üretim hattının verimli çalışmasını sağlamak için birden fazla üretim ekipmanı içerir. Boy kesme hatları genellikle 0,3-12 mm veya daha kalın, maksimum kalınlığı 25 mm olan metal malzemeleri işlemek için kullanılır. Belirli bir kalınlıkta bobin işlemeye ihtiyacınız varsa lütfen KINGREAL STEEL SLITTER ile iletişime geçin. KINGREAL STEEL SLITTER mühendisleri, ayrıntılı bir istişarede bulunduktan sonra özelleştirilmiş bir metal boy kesme makinesi çözümü sağlayacaktır.
Tipik olarak metal boy kesme hattı, rulo açıcı, düzleştirici, besleyici, kesme ünitesi ve istifleme ünitesi gibi hassas bileşenlerden oluşur. Ayrıca metal boy kesme makinesinin PLC sistemi uzunluk, kesim sayısı ve hız gibi bilgileri görüntüler. Müşterinin belirlediği kesim sayısına ulaşıldığında metal boy kesme hattı otomatik olarak durur ve olağanüstü zekasını gösterir.
KINGREAL STEEL SLITTER, boylara göre metal kesme hatlarına ek olarak, farklı malzemeler ve farklı üretim özellikleri ve ihtiyaçları için çeşitli boylara göre metal kesme hatları da tasarlar:
1. Uzunluk hattına göre paslanmaz çelik kesim
2. Boy hattına göre çelik kesim
3. Kırpma ile Uzunluk çizgisine kadar kesin
4. Otomatik istifleme ile metal boy kesme hattı
5. Dilme ve metal kesimin boy çizgilerine birleştirilmesi
Boy Kesme Makinasının İş Akışı

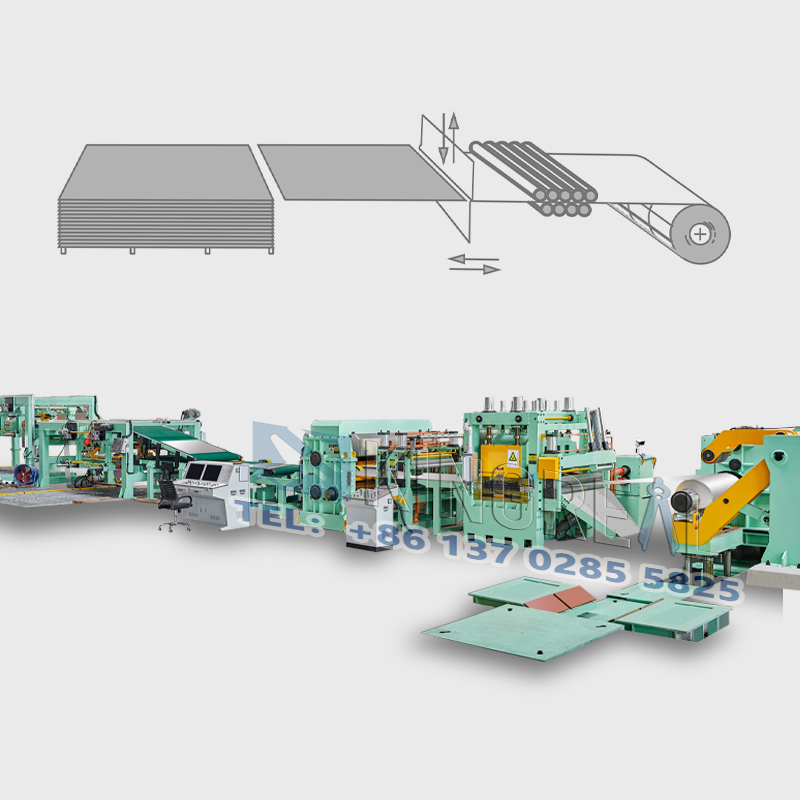

Bobin arabası → Açıcı → Sıkıştırmalı besleme silindiri beslemesi → Yüksek hassasiyetli dengeleme cihazı → Sabit uzunlukta kesme → Boşaltma masası / Otomatik istifleme masası

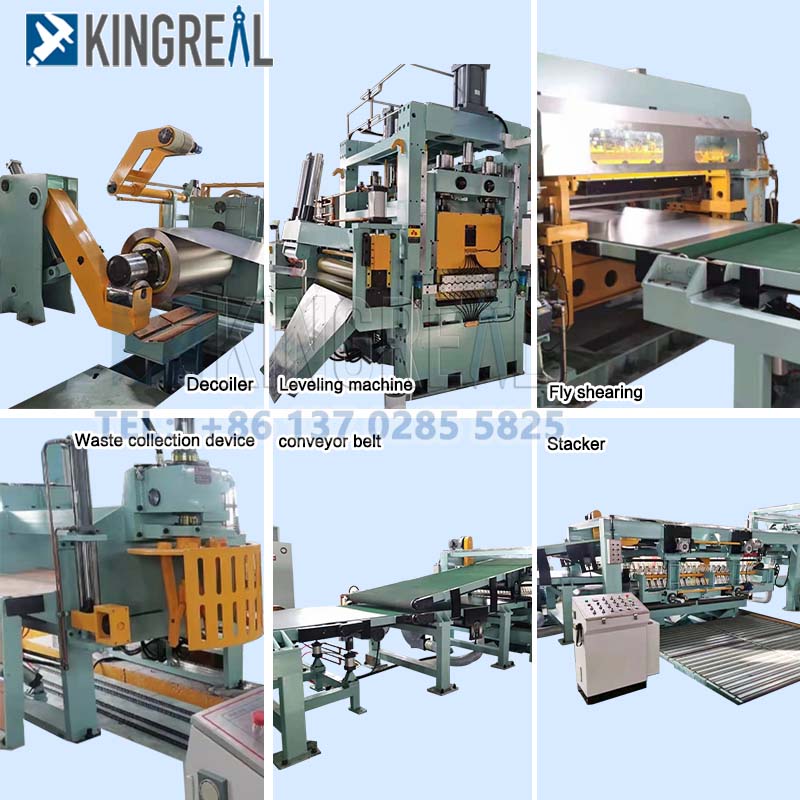

Boy Kesme Hattının Ana Bileşenleri Detayı
KINGREAL STEEL SLITTER hidrolik konsol, bobini destekleyen bir tasarımdır ve maksimum kapasitesi 15 ton olan bobin açma işlemini gerçekleştirir.
Açıcıyı geri çekilebilir ve bobin iç çapına uygun hale getirmek için hidrolik silindirler kullanılır. Bir konsol kolu ile donatılmıştır.
KINGREAL STEEL SLITTER tesviye makinesi, yüksek hızlı besleme ve hassas uzunluk kontrol ayarı için servo motor tarafından kontrol edilir. İşlem, programlanabilir kontrol ile kontrol konsolu üzerinden gerçekleştirilir.
Tahrik yöntemi: 15KW servo motor, hassas redüksiyon tahriki, besleme silindirlerine senkronize konveyör bandı
Besleyici doğrudan sinyalli otomatik kesme ile hidrolik yukarı ve aşağı kesmeyi içeren kesme modu. Boşluk ayarlı tasarım kesme malzemelerinin kullanımı, ısıl işlem 2mm çelik levhayı güvenli bir şekilde kesebilir.
Pnömatik sistem, gaz kaynağı (talep sahibi tarafından sağlanır), gaz kaynağı işleme bileşenleri, Salenoid, ilgili boru hatları ve silindirlerden vb. oluşur.
Salenoid ve diğer bileşenler yüksek kaliteli ürünlerden yapılmıştır.
Teknik parametreler: Hava kaynağı basıncı: 0.4-0.6Mpa. kapasite: 1m³/dak.
Boy kesme makinesinin ekipman listesi
Hidrolik bobin arabası
- Hidrolik açıcı
- Hidrolik giriş kılavuzu
- Dört / altı yüksek tesviye makinesi
- Halka köprü
- Yan kılavuz makarası
- CNC servo beslemeli doğrultma makinası
- Ölçüm sistemi
- Kesme makinesi
- Konveyör masası
- Pnömatik boşaltma cihazı
- Hidrolik kaldırma tablası
- Arabanın istiflenmesi
- Hidrolik sistem
- Pnömatik sistem
- Elektrik sistemi PLC kontrolü
Boy Kesme Makinesinin Özellikleri
|
Makine tipi |
Boy çizgisine göre metal kesim |
|
Bobin malzemesi |
Metal bobin (diğerleri özelleştirilebilir) |
|
Bobin kalınlığı |
0,5-10 mm |
|
Bobin genişliği |
600-2000mm |
|
Bobin İç Çapı |
500/610mm |
|
Bobin Dış Çapı |
≤2000 mm |
|
Kesme Hızı |
10-70 m/dak |
|
Boy kesme doğruluğu |
±1,5 mm |
|
Boy Aralığına Kesim |
500~4000mm |
|
Sac Tesviye Düzlüğü |
≤±1,5 mm/m² |
KINGREAL STEEL SLITTER müşterilerinin üretim ihtiyaçlarını tam olarak karşılayan boy kesme metal hatları sağlamak için KINGREAL STEEL SLITTER, malzeme kalınlığı, malzeme, genişlik, gerekli hız ve üretim ölçeği dahil olmak üzere müşterilerimizin özel çizimlerine ve gereksinimlerine göre boy kesme metal makine imalat çözümlerini özelleştirir. Aşağıda bazı öne çıkan metal boy kesme hattı üretim seçenekleri yer almaktadır:
Laminasyon cihazlı metal boy kesme makinesi
KINGREAL STEEL SLITTER müşterilerinin sac metal yüzey düzgünlüğüne yönelik sıkı gereksinimlerini karşılamak için KINGREAL STEEL SLITTER, metal boy kesme hatlarını bir laminasyon cihazıyla donatabilir. Metal bobin kesme makinesine girmeden önce yüzeye film tabakası uygulanarak kesme işlemi sırasında keskin bıçakların çizilmesi önlenir.
Çift tesviyeli metal boy kesme makinesi
KINGREAL STEEL SLITTER müşterilerinin metal levha düzlüğüne yönelik sıkı gereksinimlerini karşılamak ve sonraki ikincil işlemlerde zaman tasarrufu sağlamak için KINGREAL STEEL SLITTER, metal boy kesme makinelerini çift seviyeleyiciyle donatıyor. Metal bobin, maksimum düzlük sağlayan iki dengeleme adımından geçer.
Çift istifleme tablasıyla donatılmış metal boy kesme hattı
KINGREAL STEEL SLITTER, metal boy kesme makinesinin üretim süreci boyunca genel verimliliği artırmak için metal boy kesme hattını çift istifleme tablasıyla donatabilir. Bu sistem, yüksek kaliteyi sağlarken, sac istifleme hızını da artırır.
Bize ve metal kesim boy çizgisine dikkat
1.Ağırlık dengesinin sağlanması için bobinin doğru yerleştirilmesi gerekmektedir. Bobin arabası, bobini sıfırlanmadan önce açıcıya sabitlemeli ve gerdirmelidir.
2. Önce çekme silindiri ile bobin kafasına bastırın, ardından bobin kafasının aniden açılmasını önlemek için bobin paketini açın.
3.Makine çalışırken operatör bobinin üzerinde durmamalıdır.
