Streç tesviye boy kesme hatları, metal levhaları ve ruloları düzleştirmek için özel olarak tasarlanmıştır ve ayrıca metal boy kesme makineleriyle birlikte de kullanılabilir.
Germe tesviye boy kesme hattı, metal levhaları ve ruloları (paslanmaz çelik, çelik, sıcak haddelenmiş çelik, alüminyum ve bakır dahil) düzeltmek için özel olarak tasarlanmış bir cihazdır. Boy Kesme Hattı Tesviye, bükülme, bükülme ve çarpıklık gibi kusurları düzeltmek için mekanik kuvvet kullanır ve sonuçta düzgün, düz ve eşit dağılmış yüzeyler elde edilir. Bir sedye tesviye makinesi, malzemeleri bir veya iki yönde düzeltebilir ve kullanım kolaylığı, yüksek verimlilik ve yüksek hassasiyet özelliklerine sahiptir. Alüminyum alaşımlı levhaların veya ruloların üretimi ve işlenmesi sırasında, genellikle çeşitli nedenlerden dolayı düzgünsüzlükler meydana gelir ve bu durum, bir gerdirme tesviye boy kesme hattıyla düzeltmeyi gerektirir. Sedye tesviye makinesi, metal malzemenin düzlüğünü ve yüzey kalitesini iyileştirebilir, kırılma oranını etkili bir şekilde azaltabilir ve düzgün olmayan levha veya bobin malzemesinin neden olduğu kalite sorunlarını önleyebilir.
Genel olarak, boy kesme hatlarına göre gerdirme tesviye hatları metal işleme için temel ekipmanlardır. Metal malzemelerin hassasiyetini ve kalitesini artırarak, bitmiş ürünlerin yüzey kalitesini ve mekanik özelliklerini geliştirerek, metal malzemelerden yapılan sonraki ürünlerin üretiminde ve kullanımında sorun olasılığını azaltarak ve üretim verimliliğini ve ekonomik faydaları artırarak metal işlemede çok önemli bir rol oynarlar. Geniş uygulama olanaklarına sahiptirler.

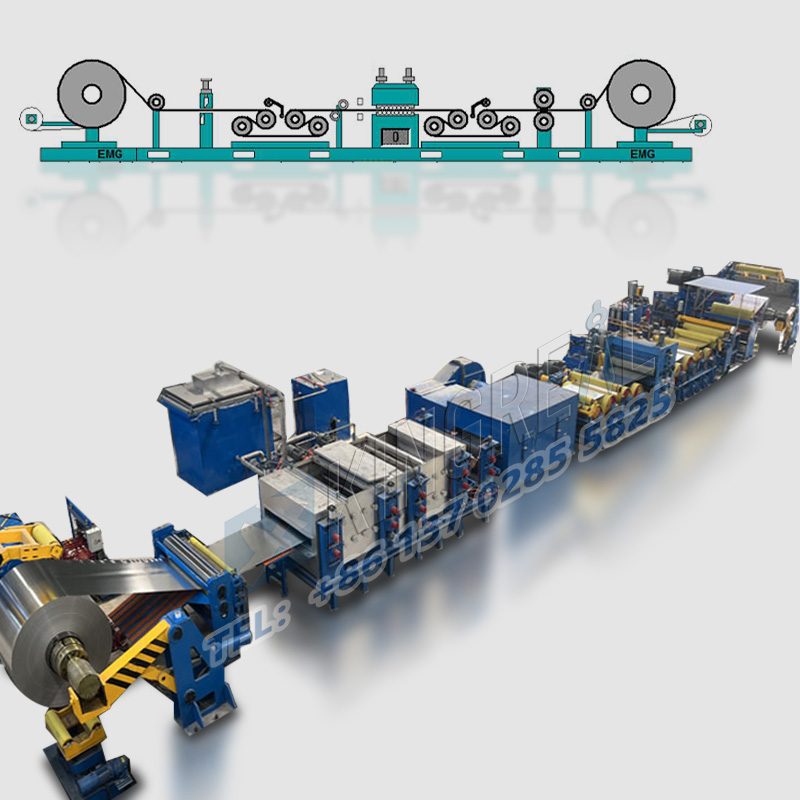

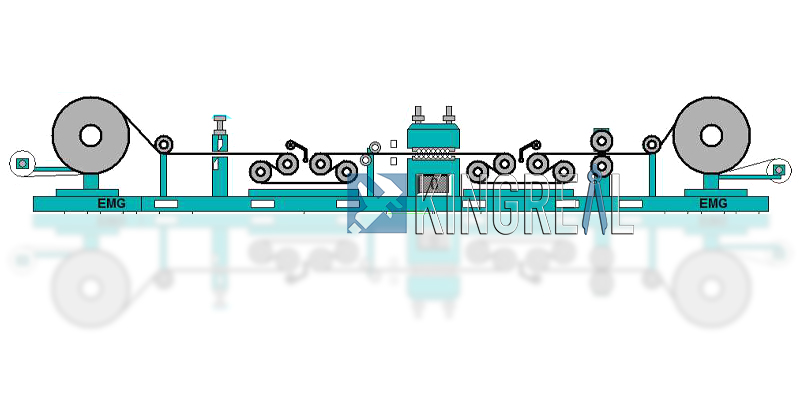

Açıcı - Sıkıştırma Cihazı - Mahsul Makası - Sıkıştırma Silindirleri - Giriş Gergi Rulosu Seti - Düzleştirici - Çıkış Gergi Rulosu Seti - Çıkış Deflektör Silindirleri - Geri Sarıcı
Öğe
Modeli 1
Modeli 2
Modeli 3
Modeli 4
Modeli 5
Maksimum tesviye kalınlığı (mm)
2
2
3
3
6
Minimum tesviye kalınlığı (mm)
0.4
0.4
0.7
0.7
1.5
Maksimum tesviye genişliği (mm)
1000
1250
1250
1500
1600
Malzeme yük taşıma mukavemeti (MPa)
240
240
235
235
240
Çalışma rulosu çapı (mm)
48
48
60
60
95
Çalışma rulo mesafesi (mm)
50
50
65
65
100
Yarık ürün sayısı (n)
21
21
19
19
13
Makine hızı (m/dak)
6
6
7
7
10
Ana motor gücü (kW)
7.5
7.5
11
15
37

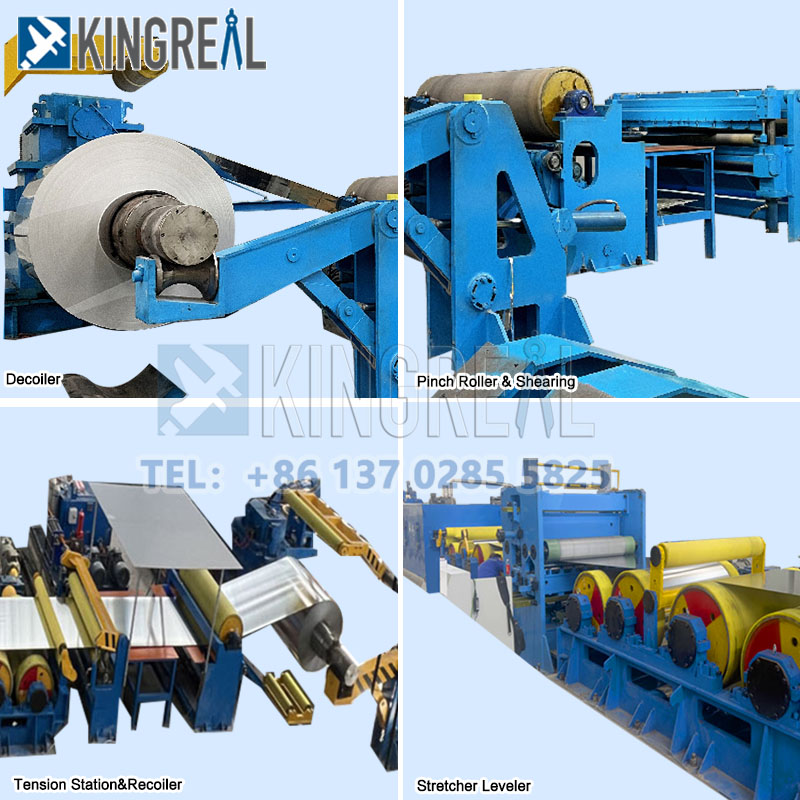

-Uzunluk hattına göre streç tesviye kesimi için açıcı: Sonraki işlemler için bobini çözer.
-Sedye tesviye makinesi için mahsul kesme: Mahsul makası metal levhaların uçlarını kesmek için kullanılır. Bir levha önemli bir bombe sergilediğinde, kenarlardaki kesmeyi azaltmak ve verimi artırmak için bölümlere ayrılabilir.
Mahsul makası temel olarak bir kuyruk iticiden, kesme gövdesinden, bıçak değiştiriciden ve salınımlı silindir tablasından oluşur.
-Sedye tesviye makinesi için düzleştirici: Düzleştirici temel olarak iki set gergi makarasından, bir merkezi bükme silindirinden ve bir tesviye silindirinden oluşur.
Metal bobin veya levha tesviye makinesinden geçerken gergi makaralarının uyguladığı gerilim ve bükme makaralarının uyguladığı bükme gerilimi birleşir.
Bu birleşik gerilim, şeridin belirli bir miktarda plastik uzamaya maruz kalmasına neden olur ve bu daha sonra tesviye silindirleri tarafından dengelenir.
Bu düzleştirme yöntemi, yüksek kaliteli düzleştirme sunar ve yüksek mukavemetli şeritler de dahil olmak üzere çeşitli metal malzemeleri düzleştirmek için kullanılabilir.
-Sedye tesviye makinesi için giriş gergi makarası seti ve çıkış gergi makarası seti: Bu iki silindir arasında oluşan gerilim, düzleştirme bölümündeki gerilimdir. Şeridin sapmasını önler, düz şeklini korur ve metalin deformasyon direncini ve çalışmasını azaltır.
-Uzunluk hattına göre streç tesviye kesimi için geri sarıcı: Düzleştirilmiş metal bobin, uzun mesafelerde kolay taşıma ve depolama için sarılmıştır.
1. Şerit şeklinin iyileştirilmesi
Sedye tesviye makinesinin birincil işlevi, metal şeridin şerit şeklini iyileştirmektir. Şeridi gererek ve bükerek kenar ve merkez dalgalar gibi dalgalı kusurların yanı sıra C ve L şeklindeki kıvrımları etkili bir şekilde ortadan kaldırır. Bu işlem, şeridin düzlüğünü önemli ölçüde geliştirerek sonraki işlemler sırasında daha fazla stabilite ve tutarlılık sağlar.
2. İşleme performansının iyileştirilmesi
Ek olarak, boy kesme hattına göre gerdirme tesviye hattı şeridin işleme performansını iyileştirebilir. Yüzey bitirme etkisine benzer şekilde esnetme ve bükme yoluyla, akma platolarını azaltabilir veya ortadan kaldırabilir, bu da sonraki deformasyon sırasında tek biçimli deformasyona neden olur.
Bu tekdüzelik, malzemenin işleme performansını artırır, işlenmesini kolaylaştırır ve daha sonraki çeşitli işlemlere uygun hale getirir.
1.Sedye tesviye makinesi için gelişmiş kontrol sistemi
Gerdirme tesviye boy kesme hattında, çözme gerilimi, hız ayarları, giriş ve çıkış yükseklikleri ve çıkış eğimi dahil olmak üzere birden fazla üretim parametresinin kontrol panelinde ayarlanmasına olanak tanıyan bir PLC sistemi kullanılır. Bu otomatik kontrol, üretim verimliliğini artırır ve insan hatasını azaltır.
2. Dört-silindirsedye tesviye makinesi için yapı
Germe tesviye boy kesme hattı, gelişmiş bir dört silindirli yapıyı kullanır ve tam hidrolik otomatik düzeltme sağlar.Şekil bükme silindirlerinin aşağıya doğru ayarlanması ve esnek şekilde ayarlanması. Bu tasarım, gerdirme ve tesviye işlemi sırasında stabilite ve tutarlılık sağlar.
3. Sedye tesviye makinesi için AC değişken frekanslı hız kontrolü
Ana haddehane, sorunsuz çalışma ve verimli üretim sağlayan Siemens PLC kontrolüyle birleştirilmiş bir AC değişken frekanslı hız kontrol sistemi kullanıyor.
4. Sedye tesviye makinesi için tamamen hidrolik vidalama sistemi
Hidrolik AFC (Otomatik Vidalama Kontrolü) sistemi PLC kontrollüdür ve sabit bir yuvarlanma aralığı konumu kapalı döngüsüne ve sabit bir yuvarlanma kuvveti kapalı döngüsüne sahiptir. Bu sistem, düzleştirme işlemi sırasında hassas kontrol sağlayarak ürün kalitesini artırır.
5. Sedye tesviye makinesi için üretim süreci otomasyonu
Ünite, üretim sürecinin otomatik yönetimini sağlayan süreç kilitleme, kaynak algılama ve alarm fonksiyonlarına sahiptir. Bu, ekipman güvenliğini ve güvenilirliğini önemli ölçüde artırır.
6. Sedye tesviye makinesi için parametre ön ayarı ve izleme
Germe tesviye boy kesme hattı, kolay kullanıcı sorgulaması ve yönetimi için proses parametrelerinin ön ayarını, tespitini, görüntülenmesini, alarmını ve saklanmasını destekler. Bu akıllı yönetim yaklaşımı, çalışmayı daha basit ve daha sezgisel hale getirir.
7. Kararlı yapısaltasarımsedye tesviye makinesi için
Gerdirme tesviye boy kesme hattının tamamı, istikrarlı bir çalışma sağlayan, titreşimi azaltan ve sedye tesviye makinesinin servis ömrünü uzatan bir dökme demir çerçeve paneli ve dökme demir şasi ile donatılmıştır.
8. Kolayoperaeylemuzunluk çizgisine göre kesilmiş streç tesviye için
Sedye tesviye makinesi, kullanım kolaylığı sağlayacak şekilde tasarlanmış olup, acemi operatörlerin bile makineye hızlı bir şekilde hakim olmasına ve verimli üretim sağlamasına olanak tanır.

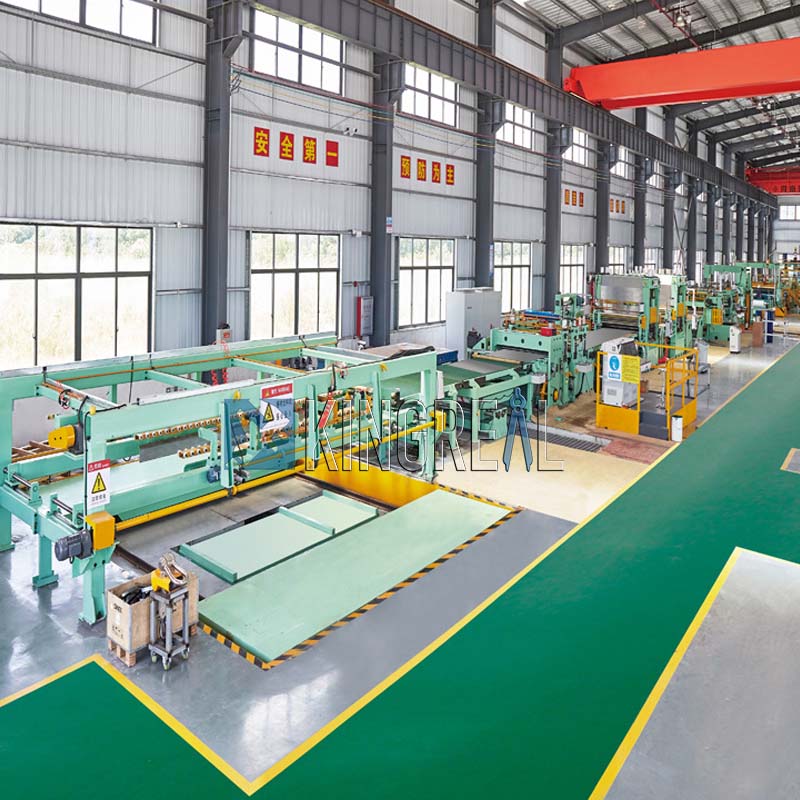

KINGREAL STEEL SLITTER, müşterilere hem streç tesviye boy kesim hatları hem de metal boy kesim hatları sunarak bunları ideal bir kombinasyon haline getiriyor. Sedye tesviye makinesi ilk olarak metal bobinin yüzeyini düzleştirir ve önceden belirlenmiş bir uzunlukta kesmek için metal boy kesme makinesine beslemeden önce iç gerilimleri azaltır. KINGREAL STEEL SLITTER, işlenen malzemenin kalınlığına bağlı olarak hafif boy kesme üretim hattı, orta boy kesme hattı ve ağır kalibre boy kesme hattı dahil olmak üzere çeşitli metal boy kesme makineleri sunar.
KINGREAL STEEL SLITTER aynı zamanda uzunlamasına kesme makinesi, döner kesme boyu kesme makinesi ve sabit kesme boyu kesme makinesi sunarak müşterilerin üretim verimliliğine, ölçeğe ve hedef çıktıya göre seçim yapmasına olanak tanır. KINGREAL STEEL SLITTER mühendisleri, optimum ekipman koordinasyonu ve performansını sağlamak için özel müşteri ihtiyaçlarına dayalı kapsamlı öneriler sunacaktır.
 |
 |
|
Sedye Tesviye Makinası |
Boy Kesme Hattına Göre Kesme |
1. Otomotiv İmalatı: Otomotiv endüstrisinde, otomotiv kalite gereksinimlerini karşılamak üzere sacı düzleştirmek ve germek için gövde sac işleme prosesi sırasında streç tesviye boy kesme hatları kullanılmaktadır.
2. İnşaat Sektörü: Sedye tesviye makineleri, inşaat sektöründe çelik yapıların stabilitesini ve sağlamlığını sağlamak için çelik yapı imalatı sırasında çelik levhaları düzeltmek ve germek için kullanılır.
3. Elektronik Ekipman İmalatı: Bu sektörde, elektronik bileşenlerin düzlük ve iletkenlik gereksinimlerini karşılamak amacıyla metal levhaları veya filmleri düzleştirmek ve germek için gerdirme tesviye boy kesme hatları kullanılır.
4. Havacılık ve Uzay Endüstrisi: Bu endüstride, sedye tesviye makineleri, uçak kaplama panellerinin sağlamlığını ve genel kalitesini artırmak amacıyla düzleştirmek ve germek için kullanılır.
5. Metal İşleme Endüstrisi: Bu endüstride, çeşitli iş parçalarının işleme gereksinimlerini karşılamak üzere çeşitli metal levhaları düzleştirmek ve germek için uzatmalı tesviye boy kesme hatları kullanılır.
